在上期第一章我们讲过了电脑主机的主要组件，从第二章开始将要分章节讲解各个组件的作用和简单参数。

按照前文顺序，这一章的内容为电脑主板相关知识。依旧是新手向。主要以基础知识为主，复杂的内容和扩展知识，作为思考题列在文末，供选择性学习。

上一章我们简单介绍过，主板是承载和链接其他组件的枢纽，它起到了供电和协调硬件工作的作用。

• 主板与芯片组

我们所看到的主板的型号是芯片组的型号。主板的芯片组发行是跟随CPU发行的。发行厂商也都是CPU厂商或者是CPU厂商的外包商。当CPU厂商发行新一代的CPU有适配接口变更，或者协议和模块有重大迭代，就会对应发布新的芯片组。

芯片组发行后通常由代工厂生产，再被主板厂商采购设计加工成为自家的主板。例如华硕、微星等主板厂商。他们不能直接设计芯片，而是采购芯片加工自己品牌的主板。

• 主板名称型号

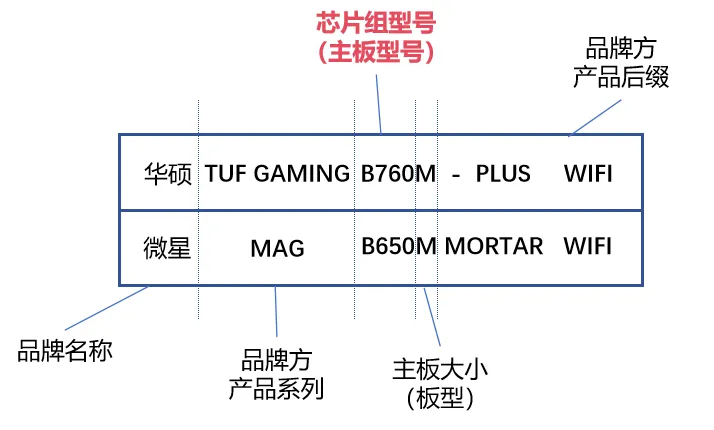

主板的型号看似复杂，其实是主板品牌名称+芯片组型号+主板厂商自定义后缀的整题名称。举例如下：

品牌：主机品牌是指采购芯片组自己设计制造（或找别人代工）主板的厂商，这些厂商有很多。不同厂商的芯片来源都是一样的，影响的只是主板的设计、用料、做工，以及提供不同的售后服务。

产品系列：各主板厂商会设计出不同档次的产品以对应不同的市场需求。例如华硕的TUF GAMING产品定位中端，主打性价比和兼顾耐用。同一型号的不同定位产品对性能的影响其实不大，主要是间接影响。如PCB板用料、供电设计、散热设计等等。

芯片组（主板型号）：芯片组型号是一块主板的核心，它决定了主板能支持安装的CPU以及能否超频等功能。越新推出的芯片组系列，能支持的CPU越前沿；越高级的型号功能越全面。芯片组是一台电脑整体性能的基石。

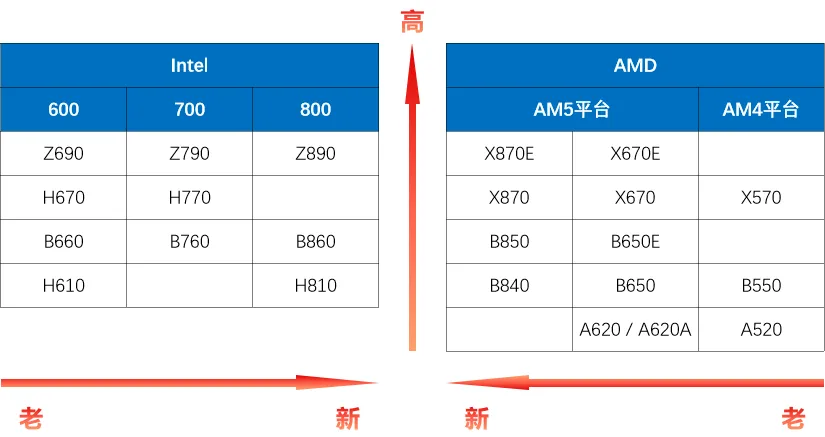

下图是近几代的桌面端Intel和AMD芯片组型号：

Intel这边600系已进入停产周期。现在使用较多的是B760和B860中端主板，这也是玩家的中流砥柱。Z规格则面向高端玩家。

AMD方面因为芯片组支持周期较长，AM4平台仍在沿用。B850和B650中端主板也是使用玩家最多的。X规格面向高端玩家。

注意：不同芯片商设计的芯片组只能支持安装自家的CPU。同一家芯片商的芯片组也只能支持安装自家对应接口的CPU，不同接口也不能物理兼容。

具体各型号主板支持规格请大家查阅Intel和AMD官网，或者自行搜索。

板型：指的是主板的尺寸规格。不同板型的主板大小不一样，因此插槽扩展能力也不一样。具体后面详细讲解。

品牌方后缀：后缀多为主板的功能说明，或者与主板的产品系列有关，不同品牌没有固定的模式。例如PLUS指加强或升级版；WIFI指主板集成无线网卡可以链接无线网络；MORTAR是微星的一个产品系列“迫击炮”；DDR5指主板支持DDR5内存插槽等等。

• 主板的插槽与I/O接口

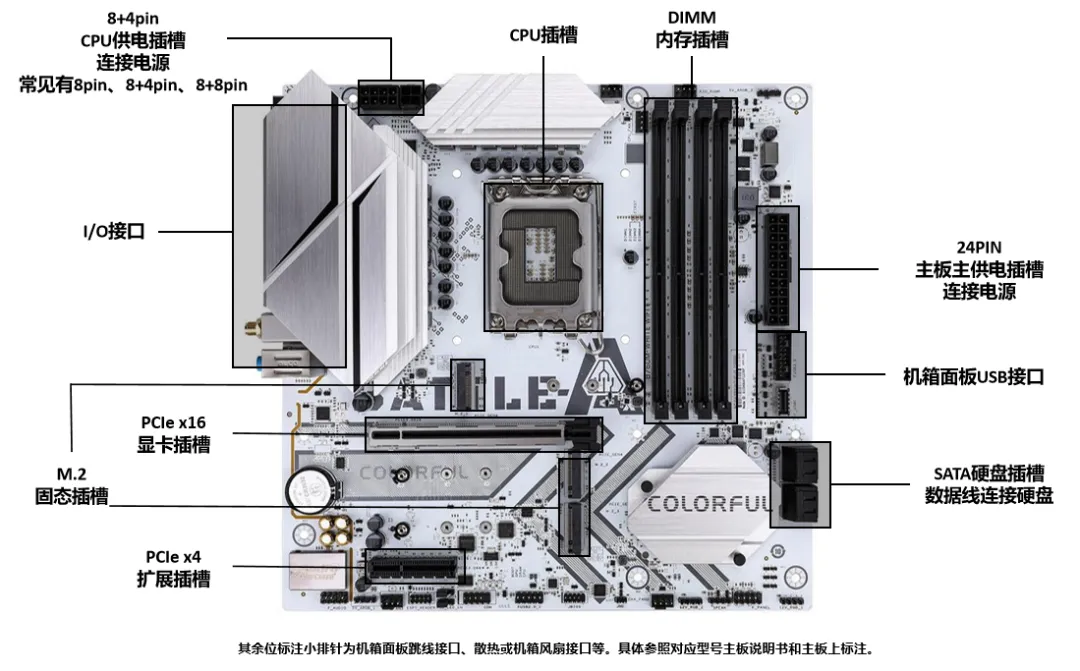

上图是随便在网上找了一张主板，对其进行了标注。大多数主板的结构都相当类似，只是会有插槽多少的区别。例如内存插槽可能有2条或4条；m.2插槽可能有1条或更多；PCIe插槽除了显卡槽外的扩展槽也可能有多有少。

I/O接口：是主板连接外部设备的接口，一般在主板边缘，装机后位于主机箱背后。通常我们的鼠标键盘耳机音箱打印机网线等设备都通过这里连接到电脑。这里不再细说。

• 主板板型分类

通常我们见到的最多的也是个人电脑使用最多的板型，是ATX主板和M-ATX（Micro ATX）板型。

ATX主板为标准板型，尺寸约为30.5cm×24.4cm。M-ATX板型在ATX标准上，削减了一部分扩展插槽，使得尺寸变窄了一点，约为24.4cm×24.4cm。因此M-ATX也叫紧凑板或者小板。上文讲到的后缀带有M的主板就是M-ATX主板。

相比之下ATX主板扩展能力更强，插槽和接口更齐全，适合预算充足的玩家，扩展后提升整机性能。而M-ATX板型价格更低，尺寸较小，并且板型并不影响支持的CPU。因此适合预算有限但对性能有所追求的玩家。

两者都是当前主流的选择。

还有一种MINI-ITX主板，主打极致简约，板子尺寸几乎被压缩到了极致，比巴掌大不了多少，牺牲了扩展性带来的是极致的小巧。主要适合桌面简约或需要移动携带的迷你党。相比之下受众比较少。

• 主板的“性能”

通过以上我们了解到，其实主板并不能直接产生性能。而是为整机的性能提供了承载力和扩展力，决定了整台电脑的性能上限。

一块主板好与不好通常要看它的做工用料、供电和散热设计、扩展性能以及插槽和接口兼容的版本。

通常来说：

越新推出的芯片组，支持越新的内存类型，支持越新的PCIe版本，大家可以理解为越快。

定位越高端的芯片组，它的可扩展性越强，功能也越全面；大家可以理解为越多、越精。

• 课后思考题&扩展查阅

1、B760芯片组的主板，能否安装AMD的CPU？为什么？

2、主板上已经有24针供电了，CPU的供电可不可以不插？

3、简单了解PCIe是什么，以及它的更新迭代。

4、什么是主板的BIOS？
