2032年SOI晶圆市场将破28亿美元!企业如何抢占9.33%增长红利?

刚刚拿到我司最新数据，SOI晶圆市场真的炸了！预计2032年全球规模将达28.47亿美元，年复合增长率（CAGR）9.33%。这不仅是材料的增长，更是5G/6G、电动车、AI算力背后的“隐形冠军”在崛起。

作为半导体产业链的“关键先生”，SOI（绝缘体上硅）凭借低功耗、高频性能，正从高端通信向汽车电子、硅光芯片渗透。但高成本和技术壁垒也让中小玩家望而却步。企业主管们，这几点趋势你必须关注：

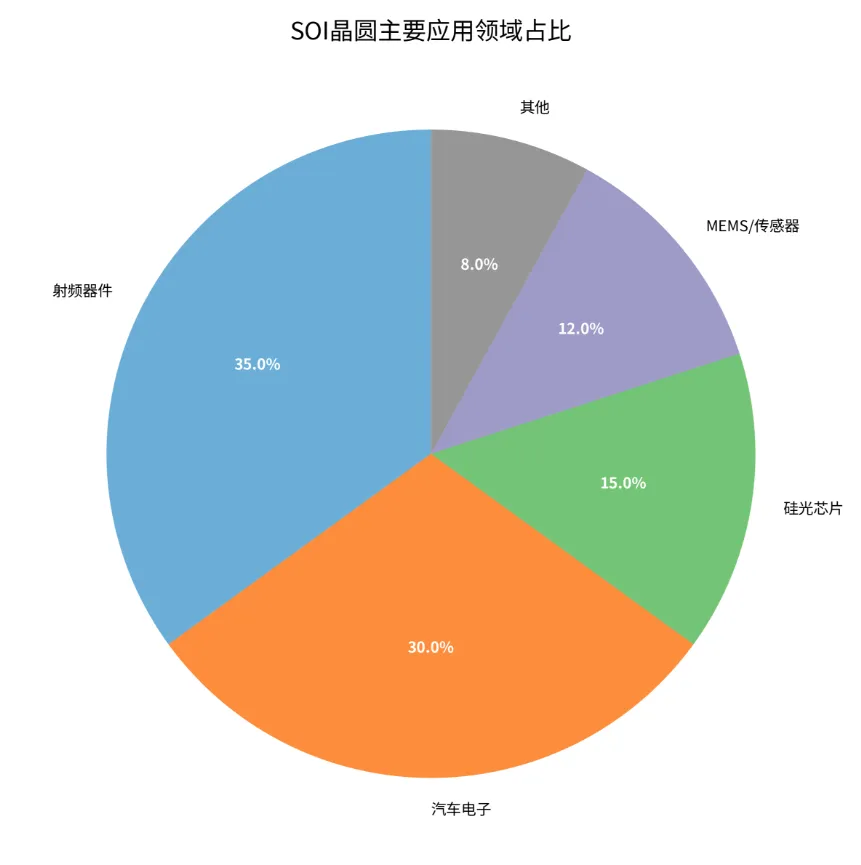

1. 市场爆发点：从“通信独大”到“三驾马车”

过去SOI主要靠手机射频（RF-SOI）驱动，但现在格局变了：

2. 竞争格局：巨头垄断下的国产突围

目前全球70%以上的市场被法国Soitec垄断，300mm大硅片是绝对主流。但好消息是，沪硅产业、中欣晶圆、超硅半导体等国内厂商已在150mm/200mm细分领域实现量产，正逐步向高端渗透。供应链安全考量下，国产替代窗口期正在打开。

3. 决策建议：避开红海，瞄准蓝海

总结： SOI不是快消品，是长周期的技术积累。对于企业而言，现在入场不是拼规模，而是拼特色工艺和车规级认证能力。

根据我司最新调研，2025年全球SOI晶圆市场销售额已达15.38亿美元，预计到2032年将翻倍至28.47亿美元。这一增长的背后，是三大引擎的协同发力：

5G/6G通信的“硬需求”：5G手机渗透率提升及6G研发启动，对射频开关、低噪放（LNA）的性能要求呈指数级增长。SOI技术能显著降低寄生电容，提升信号完整性，是射频前端模组（FEM）的基石材料。
电动汽车的“新蓝海”：新能源汽车的电池管理系统（BMS）、电机控制器及车载网络（CAN/LIN）接口芯片，对耐高压、低功耗有极高要求。Power SOI在此领域相较于传统体硅技术具有天然优势，且随着汽车智能化（如自动驾驶传感器），其用量将持续攀升。
AI与数据中心的“算力底座”：硅光技术（Silicon Photonics）是解决数据中心内部高速互连瓶颈的关键，而SOI晶圆是制备硅光芯片的最佳衬底。随着AI服务器需求爆发，这一应用将成为SOI市场除通信外的第二大增量。

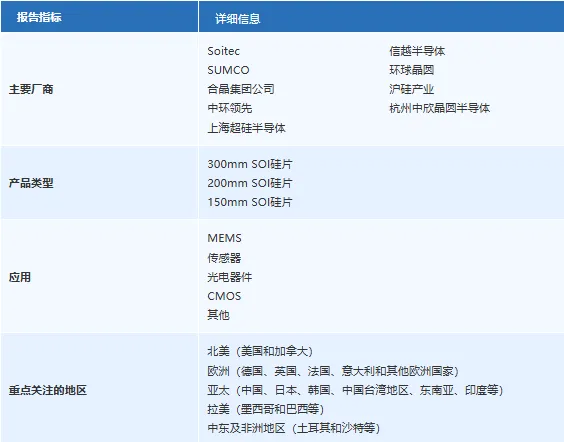

全球SOI晶圆市场呈现高度集中的特点，法国Soitec一家独大，占据了超过70%的市场份额，尤其是在高利润的300mm SOI硅片领域具有绝对话语权。日本信越（Shin-Etsu）和SUMCO紧随其后。

中国企业的破局点：

机遇：在地缘政治和供应链安全驱动下，国内Fab厂（晶圆代工厂）对国产SOI材料的验证和导入意愿增强。国产替代的逻辑正从“有没有”向“好不好”转变。
挑战：300mm SOI技术壁垒极高，涉及离子注入、智能剥离（Smart Cut）等复杂工艺，短期内难以撼动Soitec的地位。国内企业更现实的路径是深耕特色工艺（如汽车电子所需的特殊规格SOI），而非直接对标通用型300mm大硅片。

SOI虽好，但并非高枕无忧。行业必须正视两个技术挑战：

成本之殇：SOI晶圆的制造成本远高于普通硅片，这限制了其在成本敏感的消费电子中低端市场的普及。厂商需在性能和成本之间找到最佳平衡点。
替代技术竞争：在功率器件领域，SiC（碳化硅）和GaN（氮化镓）等第三代半导体材料在高温、高频、高功率应用上表现更优。SOI在部分高压场景下面临被替代的风险。不过，在射频和硅光领域，SOI的地位目前仍不可动摇。

产能布局策略：不要盲目扩产通用型SOI。应重点评估汽车电子（需车规级认证）和硅光（需超薄硅层技术）等细分领域的产能需求，这些领域毛利更高，竞争相对缓和。
供应链安全：对于国内IDM或Fab厂，建议采用“双源认证”策略，即在依赖Soitec等国际大厂的同时，积极导入1-2家国内SOI供应商作为备份，降低断供风险。
技术投资方向：研发资源应向FD-SOI（全耗尽SOI）和RF-SOI的工艺优化倾斜，这些技术节点在物联网（IoT）和边缘计算芯片中拥有广阔的应用前景。

2032年28亿美元的市场规模只是一个起点。随着6G通信、量子计算（需极低噪声材料）和生物传感器的发展，SOI晶圆的技术价值将进一步凸显。对于企业而言，能否在2026-2030年这一关键窗口期，建立起技术护城河和稳定的客户群，将决定其在未来十年半导体材料格局中的地位。
