计算机网络系统(5):光模块基础知识与选型
上一篇讲完POE交换机的供电原理与选型，这篇讲弱电项目里最常用的光模块与光纤链路。

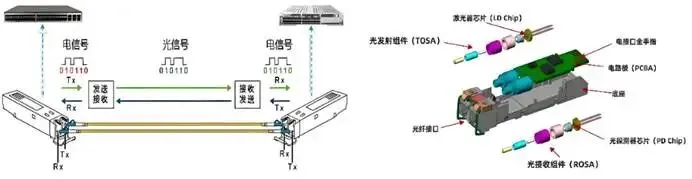

一、光模块核心作用
网线电信号传输极限为100米，距离一远衰减严重、容易受强电干扰。
一端将交换机的电信号转为光信号，通过光纤远距离传输，对端光模块再转回电信号接入另一台交换机。

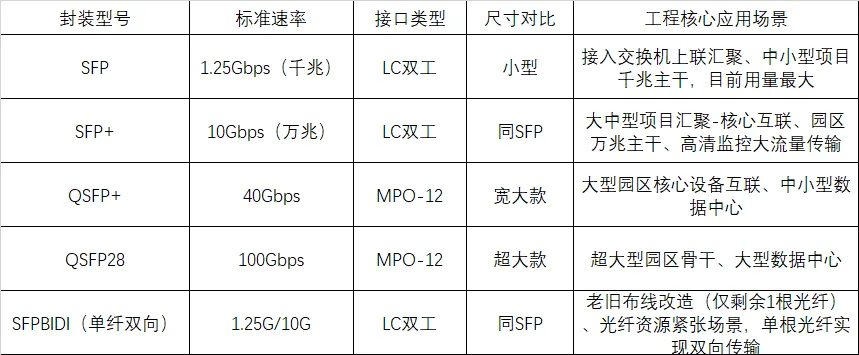

二、光模块主流封装类型
注：
1.BIDI单纤模块必须波长成对反向匹配使用：一端为TX1310nm/RX1550nm，另一端必须为TX1550nm/RX1310nm，不能同波长对接。
2.交换机光口目前主流为LC接口，SC接口多用于老项目改造和PON接入设备，新建项目已基本不用。
三、光纤类型与速率距离标准

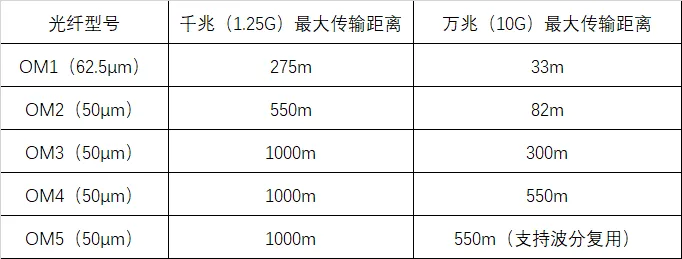

多模光纤速率-距离对应表
注：OM1/OM2多模光纤无法稳定跑万兆，万兆链路必须选用OM3及以上多模光纤或单模光纤。

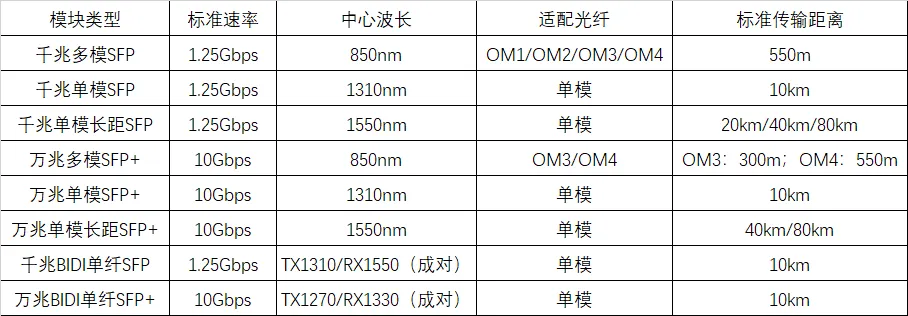

四、工程常用光模块规格参数总表
五、光模块必须严格遵守的5条配对规则
速率必须一致：千兆对千兆、万兆对万兆，两端速率不同绝对无法通信。
波长必须匹配：多模850nm对850nm，单模1310nm对1310nm，BIDI模块波长反向成对。
光纤类型必须对应：多模模块只能用多模光纤，单模模块只能用单模光纤，严禁混用，混用会导致光信号衰减90%以上，链路不通。
接口类型必须一致：LC模块配LC跳线，MPO模块配MPO跳线，不能硬接。
传输距离必须留有余量：实际传输距离不要超过模块标称距离的80%，预留衰减余量。
六、不同项目场景快速选型
楼内弱电间互联（≤300米）：千兆/万兆多模850nm模块+OM3多模光纤
跨楼栋、园区主干（300米-10公里）：千兆/万兆单模1310nm10km模块+单模光纤
超远距离传输（10公里以上）：对应距离的1550nm长距单模模块+单模光纤
老旧布线改造（仅剩余1根光纤）：BIDI单纤双向模块+单模光纤
大型园区核心主干：万兆单模10kmSFP+模块+单模光纤，预留未来升级空间
七、光模块核心性能参数
1.发射光功率
指光模块发送端输出的光功率，单位dBm，正常范围：
2.接收灵敏度
指光模块能正确识别信号的最小光功率，单位dBm，数值越小（越负）接收能力越强：
3.接收光功率正常工作范围
链路开通前必须用光功率计测试，接收光功率必须满足：
工程通用正常范围：-18dBm~-3dBm，最佳工作范围：-12dBm~-6dBm
