一块玻璃，正在让台积电、英特尔、英伟达集体“上头”

你有没有想过：为什么AI显卡越来越贵，但算力提升却越来越慢？

答案不在芯片里，在芯片底下。

今天讲一个比光刻机更隐秘的卡脖子战场：封装基板。

一个被99%的人忽略的事实：

当3nm、2nm制程逼近物理极限，谁能在封装上革命，谁就能主宰AI芯片的下一代生死线。

2026年，这场革命迎来核爆级催化剂。

仅过去一周：台积电董事长首次公开明确玻璃基板放量时间表、英特尔砸33亿美元建全球首个量产基地、康宁联手京东方深度绑定、国内TGV装备已批量出口

这条赛道的能量正在集中释放。

2029年，封装基板市场将突破315亿美元。

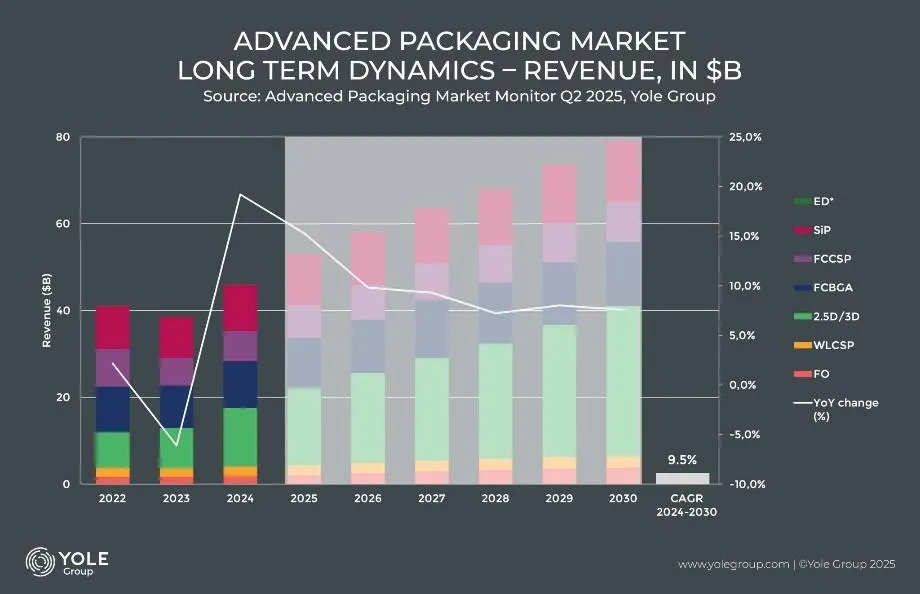

先进封装市场规模预测

来源:YoleGroup、芯语

完整报告共25页已分享更新星球，感兴趣及了解更多行业研究分析；扫码加入行业交流群。

1. 台积电首次松口：玻璃基板放量时间表定了！

就在昨天，2026年6月4日，台积电股东会上投下一枚重磅炸弹。

董事长魏哲家明确透露：

公司已建成CoPoS试产线，预计2-3年内产量达到相当大规模！

这是台积电首次在公开场合明确玻璃基板封装的产业化时间表。而且比市场预期更乐观。-什么是CoPoS？

简单说，就是把传统圆形的硅中介层，换成方形的玻璃基板。

面积利用率从45%飙升到81%，成本下降10%-20%。

魏哲家还补了一句意味深长的话：“技术没有捷径”。-潜台词是什么？

这条路台积电已经走了很久，现在终于走到“亮牌”的时刻了。英伟达，被列为首批战略合作伙伴。

“技术没有捷径”的潜台词是，台积电已经把最难的路走通了。

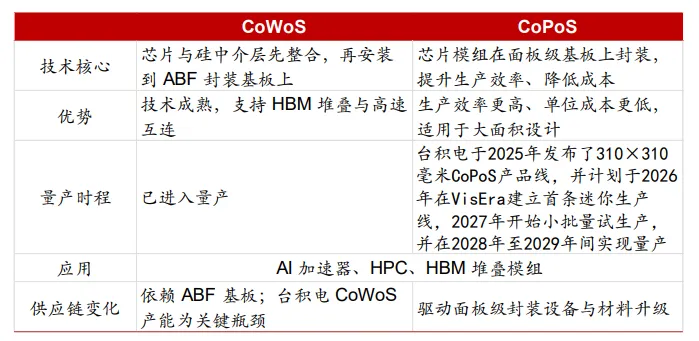

CoWoS vs CoPoS对比

来源:ASME、芯语、TrendForce

---

2. 英特尔再加码33亿美元：全球首座玻璃基板量产基地来了

台积电刚打完“嘴炮”，英特尔马上跟投“真金白银”。

日前，英特尔宣布：计划改造新墨西哥州里奥兰乔工厂，

打造为全球首个玻璃基板量产基地。

这不是纸上谈兵。

此前英特尔已在亚利桑那州建立试验线，今年1月在NEPCON日本电子展上，首次公开展示

78mm×77mm的巨型玻璃芯基板原型，集成EMIB 2.5D封装，实现无微裂纹关键突破。

封装尺寸达到标准光罩的2倍，45μm超细间距凸点。

更炸裂的是，英特尔在印度投了33亿美元建厂，建成后预计年产玻璃基板约7万片

同时生产约5000万个组装单元及近1.3万个先进3D异构集成模块。

一边放量、一边建厂，英特尔打的是“全球双基地”的大算盘。

英特尔的算盘很明确：玻璃基板要抢在台积电前面量产。

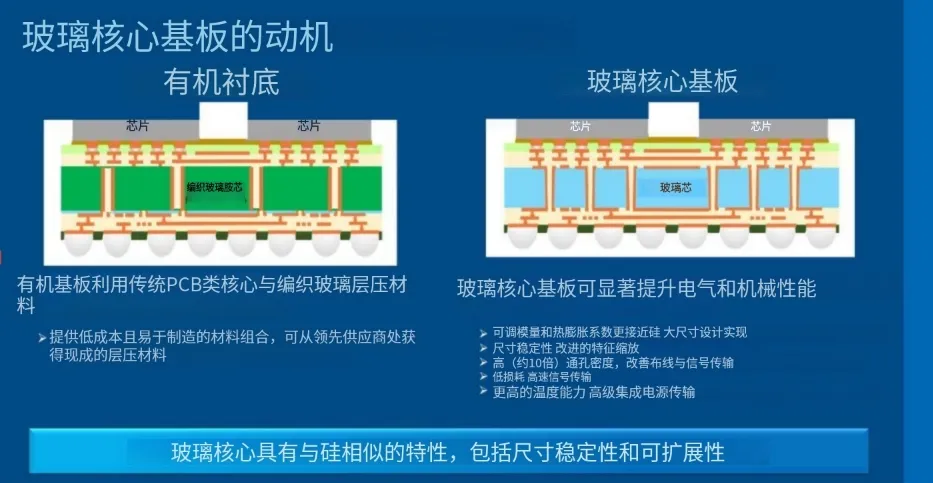

Organic Substrate vs Glass Core Substrate对比

来源：TrendForce、Techp Werup、newsroom、tomshardware

3. 京东方+康宁：面板巨头“杀入”芯片封装

这件事的颠覆性，可能被大多数人忽略了。

2026年5月20日，京东方与康宁签署了为期三年的合作备忘录，共同研发玻璃基封装载板、可折叠玻璃等新技术。–

9.93亿元建设玻璃基封装载板试验线。

目前，已向部分国内客户送样，部分客户已通过概念认证并进入技术测试阶段。-康宁是谁？

全球特种玻璃材料的“王者”。它此前已与英伟达在CPO领域深度绑定。

康宁+京东方这对组合的意义是什么？

用面板的大规模量产能力，直接降维打击芯片封装。

行业预测，全球玻璃基板市场规模2026年预计达到186亿美元，到2030年要冲上320亿美元，年复合增长率接近14.5%。–

面板巨头杀入封装赛道,玻璃基板的“玩家名单”正在被彻底改写。

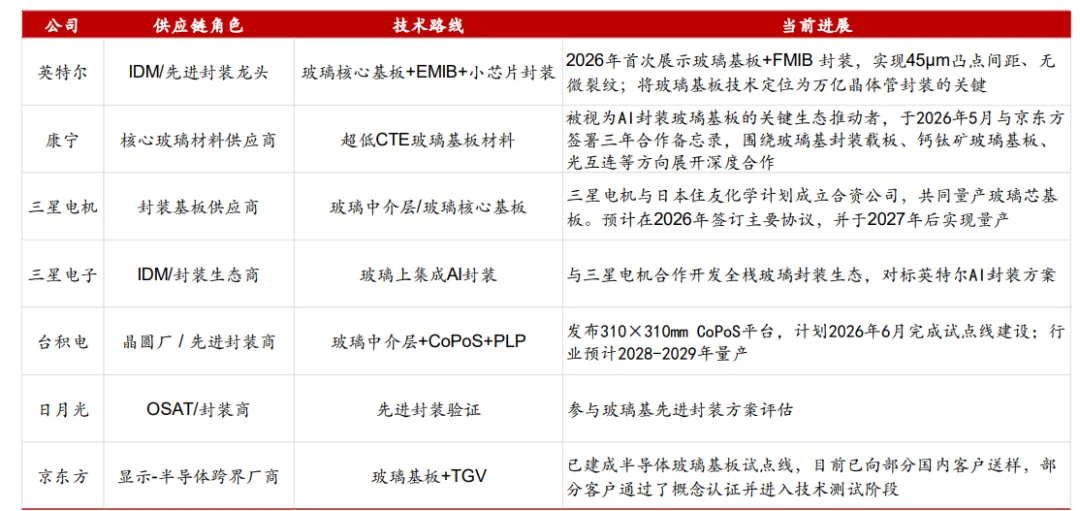

全球厂商布局进展

来源:Trendforce、Insights、BOE公告

---

4. 国内的“隐形冠军”：力诺药包送样台积电通过测试

之前提到，力诺药包，一家做药用玻璃瓶的公司，把AI芯片封装玻璃基板送到了台积电的测试线上。

最新消息确认：

150×150mm尺寸已于2026年4-5月通过测试，更大尺寸（510×515mm）正在推进中。

这里必须澄清一个重要误读：

此前市场上“山东药玻涉足玻璃基板”的传闻已被公司明确否认，山东药玻与半导体玻璃基板没有任何业务关联。。

真正的国内药用玻璃→半导体玻璃跨界者，是力诺药包，它才是送样台积电并已通过测试的那家。

为什么药用玻璃公司能跨界？

核心逻辑很简单,半导体玻璃基板与药用中性硼硅玻璃，共用同一材料体系。

配方控制、碱金属含量管控、大尺寸均匀性，这些技术门槛，药玻企业已经积累了几十年。

不是谁都能做玻璃基板.但能做好药瓶的，天然离这条赛道更近。

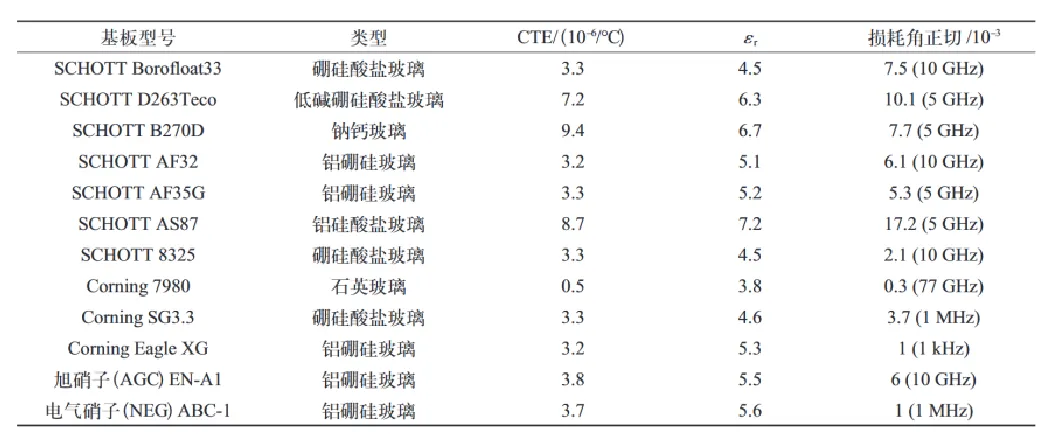

玻璃基板型号与种类

来源：《玻璃基板在光电共封装技术中的应用》、半导体产业纵横、普华有策

---

5. 设备端先行：国内TGV装备已批量出海，速度惊人！

技术路线喊得再响，没有设备都是空谈。

国内设备商已经提前“收钱”了：

帝尔激光：TGV激光微孔设备已实现晶圆级和面板级封装激光技术的全面覆盖，

面板级玻璃基板通孔设备已出货，并在2026年1月完成出口订单发货，标志着国产TGV装备打入国际市场。

华工科技：2026年5月30日发布，其子公司华工激光的TGV玻璃通孔激光加工智能装备已完成整机定型，

核心部件实现100%国产化。加工速度达8000孔/秒，是行业主流效率的8倍！

国产设备正在从“追赶”变成“领跑”。

再看核心材料端：

天承科技：TGV填孔电镀液在AR=10~15的关键指标上超越国际品牌，

已实现批量出货并逐步放量，并与京东方达成合作，成为其核心供应商。

更惊人的是，TGV药水售价是普通PCB药水的20-30倍，净利率超过70%。

艾森股份：TGV镀铜添加剂正在配合头部玻璃基板客户测试，负性光刻胶已获得头部客户量产订单。

设备先行、材料跟进,国内TGV产业链的“印钞机”已经开始转起来了。

全产业链重点标的已更新星球

6. 一个必须冷静面对的现实：良率仍是最大变量

别光听好消息，也得看看“硬骨头”。

京东方在机构调研中坦承：玻璃基封装载板试验线良率尚未达到量产水平，何时达标具有重大不确定性。

这反映了整个行业的共同挑战。

TGV通孔填充的高深宽比无缺陷填充、大面积多层布线的光刻对准、层间附着力提升，这些核心工艺的良率爬坡，没有捷径可走。

理想很玻璃，现实很“易碎”，良率，才是真正的大考。

但故事的另一面是：国内已经在啃这块硬骨头。

上海芯波与云天半导体联合推进的3D Glass IPD项目，累计交付已突破1000万颗。

这是全球首条实现规模化稳定生产的3D玻璃无源器件产线。

说明什么？

量产的“剪刀差”已经开始落地。

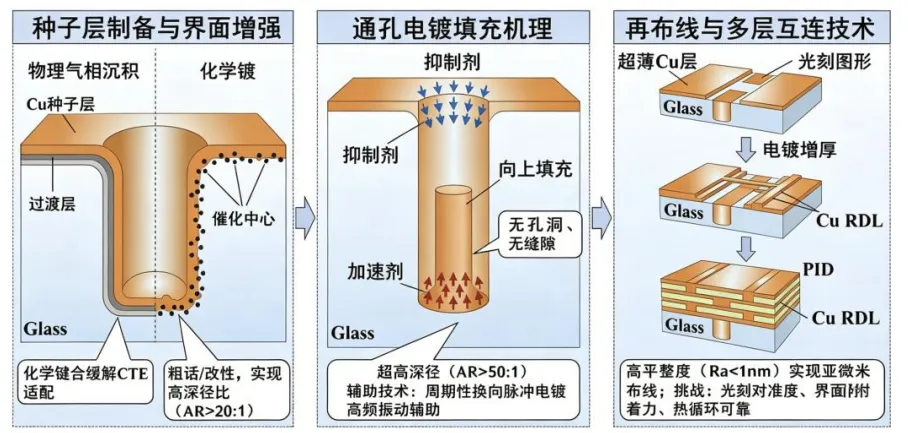

TGV通孔填充与RDL布线工艺挑战

来源：LPKF、芯语、艾邦半导体网

---

7. 不止AI芯片：CPO和6G也在等这块玻璃

玻璃基板不只是AI芯片的专利。

在CPO光电共封装领域，玻璃凭借低损耗、高平整度、可集成光波导的独特优势，正在成为“光+电”融合的理想衬底。

康宁早在2021年就提出了基于玻璃的CPO方案，如今与京东方联手，剑指这一方向。

英特尔已在里奥兰乔工厂开放硅光子代工服务，CPO玻璃基板预计2030年前后商业化。

在6G射频前端，30GHz下玻璃的损耗角正切低于0.001，传统有机材料完全不是对手。

玻璃不只为AI芯片“续命”，它还要给6G和光通信“铺路”。

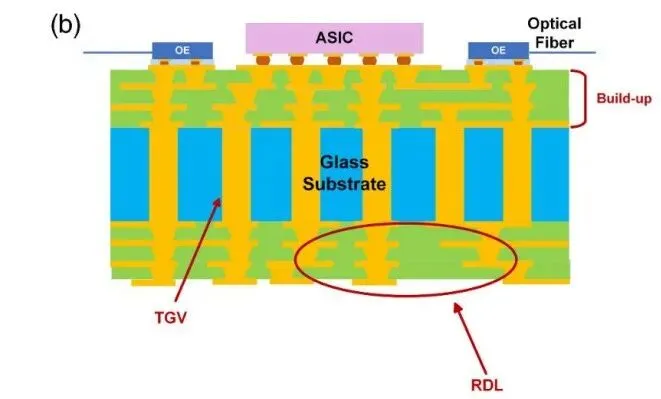

CPO玻璃芯基板

来源:SPIE、电子半导体观察、中泰证券研究所

核心总结：

2026年6月，台积电公开量产时间表、英特尔33亿美元建量产基地、京东方康宁联手、国产TGV设备批量出海，四重信号共振，玻璃基板已从概念炒作走入产业化验证期。

谁先跑通良率，谁就拥有下一轮芯片性能解放的钥匙。
