⚡核心洞察

轴电流并非只威胁轴承——它通过”电势差→放电→腐蚀”的连锁反应，可损伤齿轮箱、发电机转子、编码器、联轴器及密封件等关键部件。不同部件因材料特性与工作环境差异，呈现出各具特点的损伤模式。这几次去风力发电机组现场，调研到除了轴承电腐蚀以外，编码器也是重灾区，因为测得的轴电压超过了1KV，之重的轴电流相当之大，而且还是在低功率频段的测得值。

根据这个来分析，除了轴电压/轴电流导致的轴承电腐蚀显化特征外，还有很多因为轴上带电而造成设备损坏的问题很多，以下是所有可能发现隐患的部件/设备：

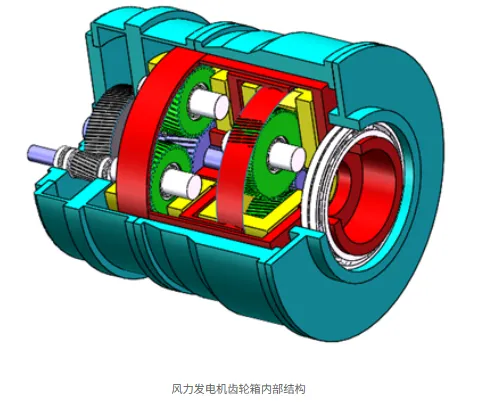

一、齿轮箱：电蚀与疲劳的双重夹击

齿轮箱是风电机组传动链的核心，轴电流通过主轴轴承传导至齿轮箱输入端，引发一系列连锁损伤。其损伤机理可分为电蚀型与机械型两类。

01电蚀损伤机理

轴电流通过齿轮箱轴承时，在滚动体与滚道接触区产生火花放电。局部温度可达数千摄氏度，使金属表面熔化形成微坑。放电过程中金属离子与氧气、水分反应生成氧化物，加剧润滑脂劣化，导致表面粗糙度上升。

02循环电流型损伤

变频器输出的非正弦波电压在电机绕组中产生谐波电流，部分通过”定子绕组→机座→轴承→转子→气隙→定子绕组”路径形成循环。接触面积极小的点接触区域电流密度剧增，产生焦耳热效应，导致金属软化、粘连。

03次生机械损伤

轴承电蚀后产生振动、噪声和发热，高速级轴承更易出问题。若未及时发现，损伤会传导至齿轮，导致齿面磨损、胶合、接触疲劳甚至轮齿折断，最终造成齿轮箱整体失效。

损伤原理

轴电流通过主轴轴承传导至齿轮箱输入端，在齿轮啮合面产生火花放电。放电瞬间局部温度可达数千摄氏度，使金属表面发生局部熔化，形成微坑（电蚀凹坑）。放电过程中金属离子与氧气、水分反应生成氧化物，进一步污染润滑油。

损伤过程

1.电蚀产生金属颗粒，污染润滑油，降低润滑性能

2.磨粒磨损加剧，齿面出现点蚀、剥落现象

3.断齿风险增加，润滑剂电阻下降，电蚀进一步加剧

4.形成”电蚀-磨损-电蚀”的恶性循环

二、润滑系统：油膜击穿引发的连锁反应

损伤原理

当轴电压超过润滑油膜的击穿电压（通常为10-50kV/mm，取决于油品和温度）时，电流穿透油膜产生电弧放电。瞬时高温（可达3000-5000°C）使润滑油发生氧化、碳化和化学变性，基础油分子链断裂，添加剂分解失效。

损伤过程

⚡油膜被击穿 → 电弧放电 → 油品高温劣化

📉润滑性能下降 → 摩擦磨损剧增

🔩金属颗粒污染 → 油膜电阻降低

♻️电蚀加重 → 部件过早失效

三、联轴器：齿面电蚀与传动精度丧失

损伤原理

轴电流通过齿式联轴器的啮合齿面时，在接触区域产生微电弧放电。由于联轴器齿面通常处于边界润滑或干摩擦状态，油膜绝缘作用弱，更容易发生电蚀。放电能量使齿面金属局部熔化、汽化，形成典型的电蚀麻点和凹坑。

损伤过程

阶段	损伤特征
初期	齿面出现微小麻点、凹坑
中期	啮合间隙增大，传动精度下降
后期	冲击载荷增加，振动噪声显著增大
失效	齿面断裂，联轴器完全失效

四、密封件与保护装置

🔒浮环密封/机械密封

损伤原理：轴电流破坏密封接触面及其油膜，导致密封面局部烧蚀

损伤过程：密封失效 → 润滑剂泄漏 → 污染物侵入 → 轴承/齿轮二次损伤

⚡接地碳刷（牺牲元件）

损伤原理：电流导通时接触面发热熔融，碳刷材料烧蚀

损伤过程：加速自身磨损 → 碳粉堆积 → 接地回路绝缘下降或短路 → 失去保护作用

五、电气与控制系统

编码器损伤

损伤原理：轴电流通过非绝缘编码器轴承传导，在编码盘与读数头之间产生放电

损伤过程：编码盘表面电蚀 → 光学信号失真 → 位置/速度反馈信号丢失或异常 → 控制系统误判 → 机组保护性停机或失控

电流/电压传感器

损伤原理：轴电流产生的强电磁干扰（EMI）耦合至传感器信号线

损伤过程：测量值漂移、失真 → 控制系统误判 → 错误的保护动作或运行参数调整

六、紧固件与结构部件

🔧螺栓/紧固件

损伤原理：轴电流引起的振动应力叠加在紧固件上
损伤过程：预紧力下降 → 松动 → 疲劳断裂 → 结构安全隐患

⚙️转子/定子铁芯

损伤原理：共模电流导致转子铁芯损耗增加，定子绕组绝缘承受额外电应力
损伤过程：局部过热 → 绝缘老化加速 → 绝缘击穿 → 严重电气故障（匝间短路、接地故障）

损伤机理总结 轴电流损伤的共性规律

①电势差驱动：变频器共模电压 → 轴电压 → 电势差 → 电流寻找最低阻抗路径

②绝缘击穿：油膜/空气间隙被击穿 → 电弧放电 → 局部高温 → 材料损伤

③连锁反应：电蚀产生污染物 → 润滑恶化 → 磨损加剧 → 电阻下降 → 电蚀加重

④隐蔽性强：早期损伤难以察觉，发现时往往已造成不可逆的结构性破坏

防护要点：阻断轴电流路径是防护核心。

常用措施包括：绝缘轴承（陶瓷球轴承）、轴接地装置（碳刷/导电环）、绝缘联轴器、共模滤波器、优化变频器PWM策略等。

定期监测轴电压、润滑油介电强度和金属含量，可早期发现轴电流损伤征兆。

小结一下

零部件	主要损伤机理	典型后果
齿轮箱	电蚀、循环电流、次生振动	齿面剥落、断齿、整体失效
发电机转子	绝缘劣化、接地故障	两点接地、剧烈振动、烧损
编码器/传感器	电磁干扰、信号失真	控制误判、保护误触发
联轴器	电火花放电、表面损伤	配合精度下降、减震失效
密封件	电化学腐蚀、热老化	润滑油泄漏、污染物侵入

系统性预防策略

电气层面：安装绝缘轴承阻断电流路径，加装接地碳刷提供低阻抗旁路，优化变频器设计抑制谐波

润滑层面：选用含导电颗粒的抗电蚀润滑脂，定期维护避免油脂老化

监测层面：加强轴承振动、温度、电流的在线监测，及时发现早期电蚀迹象

---
