计算机系统知识

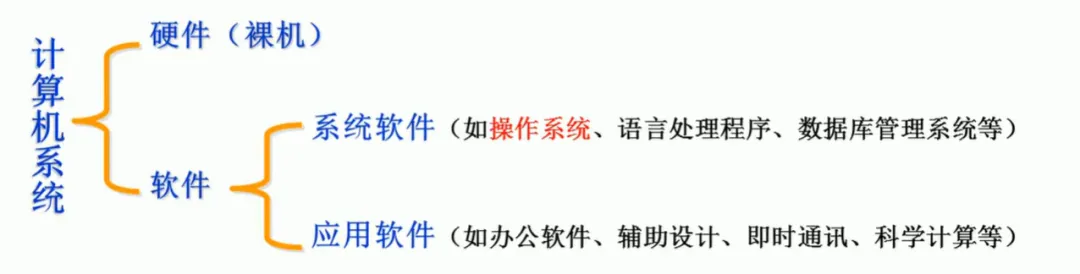

一、计算机系统的组成

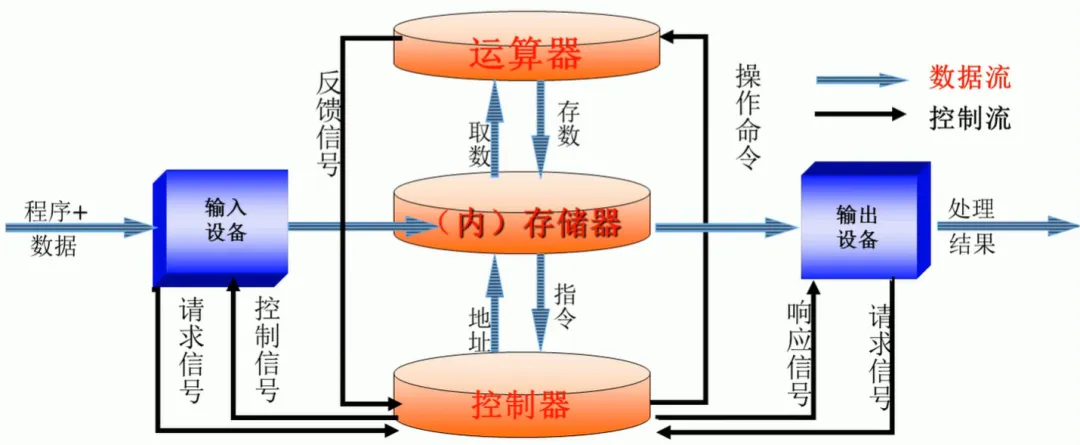

1、冯·诺依曼计算机结构模型

2、中央处理单元CPU

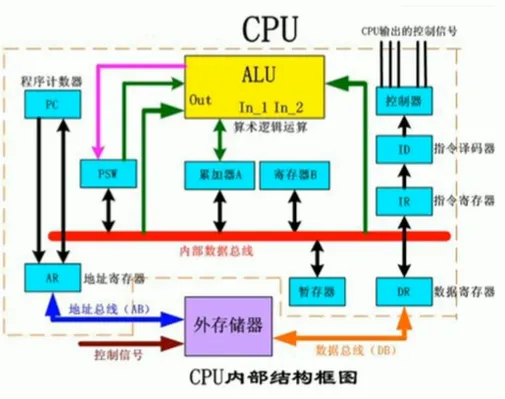

中央处理单元CPU（Central Processing Unit） – CPU构成：运算器、控制器、寄存器组、内部总线。 – CPU功能 – 程序控制：CPU 通过执行指令来控制程序的执行顺序。 – 操作控制：CPU 产生每条指令的操作信号并送往不同的部件，控制相应的部件按指令的功能要求进行操作。 – 时间控制：CPU 对各种操作进行时间上的控制。 – 数据处理：CPU 通过对数据进行算术运算及逻辑运算等方式进行加工处理。（CPU最主要的功能）

3、运算器和控制器基本功能

运算器 – 功能：完成算术运算和逻辑运算，完成对数据的加工和处理。 – 组成：算术/逻辑运算单元（ALU）、累加器ACC、寄存器组、数据总线 控制器 – 功能：控制指令执行。执行指令一般分为4个步骤：取指令、指令译码、按指令操作码执行、形成下一条指令地址。 – 组成：程序计数器（PC）、状态条件寄存器(PSW)、时序产生器、指令寄存器(IR)、指令译码器(ID)、数据寄存器(DR)、地址寄存器(AR)、控制总线 控制器工作过程 – 程序计数器（PC）：PC 具有寄存信息和计数两种功能，又称为指令计数器。程序的执行分两种情况，一是顺序执行，二是转移执行。 – 程序开始执行前：将程序的起始地址送入PC，此时PC 的内容即是程序第一条指令的地址。 – 执行指令时：CPU 将自动修改PC，使PC保持的总是将要执行的下一条指令的地址。顺序执行时，PC中地址加1即可；转移执行时保持直接转移的地址。 – 指令寄存器（IR）：CPU 执行指令时，先把指令从内存储器取，送入再送入IR暂存。 – 指令译码器（ID）：指令分为操作码和地址码两部分，ID从IR中获取当前指令，行指令进行分析，确定指令类型、指令所要完成的操作以及寻址方式，并控制相关部件完成工作。 – 状态条件寄存器(PSW)：用于保存指令执行完成后产生的条件。 冯·诺依曼计算机组成：运算器、控制器、存储器、输入设备、输出设备。 CPU构成：运算器、控制器。 运算器：算术/逻辑运算单元（ALU）、累加器ACC、寄存器组、数据总线。 控制器：程序计数器（PC）、状态条件寄存器(PSW)、时序产生器、指令寄存器(IR)、指令译码器(ID)、数据寄存器(DR)、地址寄存器(AR)、控制总线。 执行指令一般分为4个步骤：取指令、指令译码、按指令操作码执行、形成下一条指令地址。

二、计算机信息表示

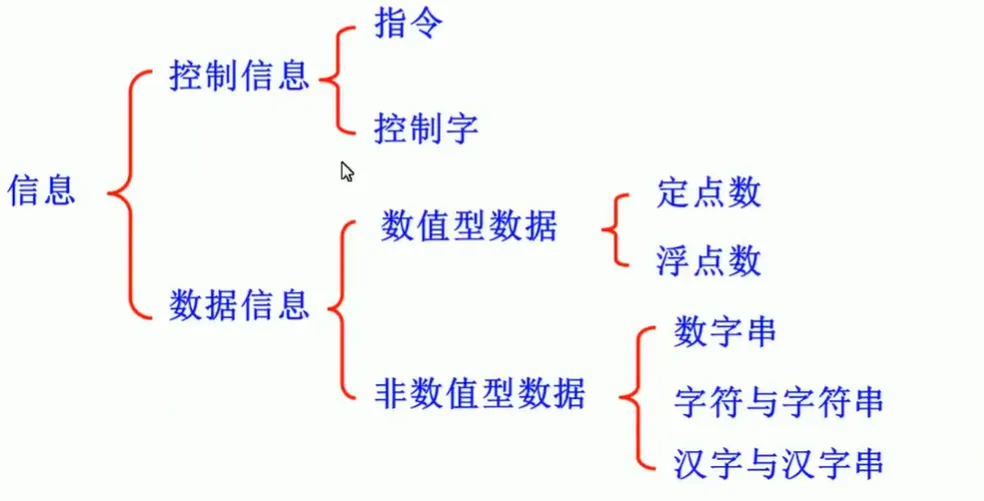

编码：采用有限的基本符号，通过确定的规则对这些基本符号加以组合用来描述大量的、复杂多变的信息。 信息编码的两大要素：基本符号的种类，符号组合规则。

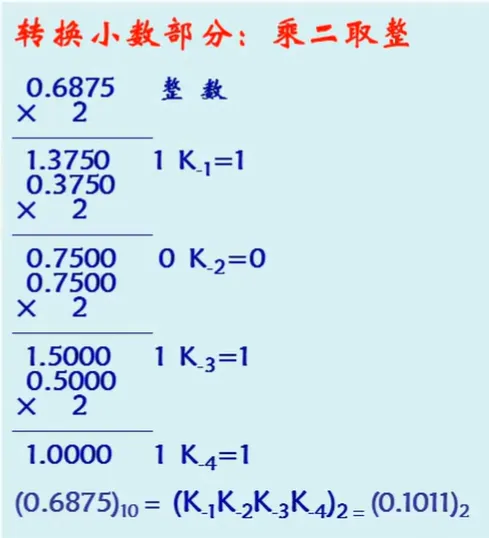

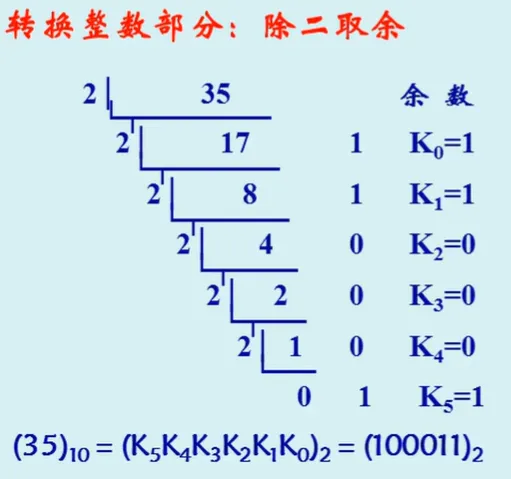

转换为十进制——位权法 – 二进制转换为十进制 (111)₂ = (1×2²+1×2¹+1×2⁰)₁₀ – 八进制转换为十进制 (157)₈ = (1×8²+5×8¹+7×8⁰)₁₀ – 十六进制转换为十进制 (1CF.A)₁₆ = 1×16²+12×16¹+15×16⁰+10×16⁻¹ 十进制转化为二进制：将(35.6875)₁₀转换成二进制数:

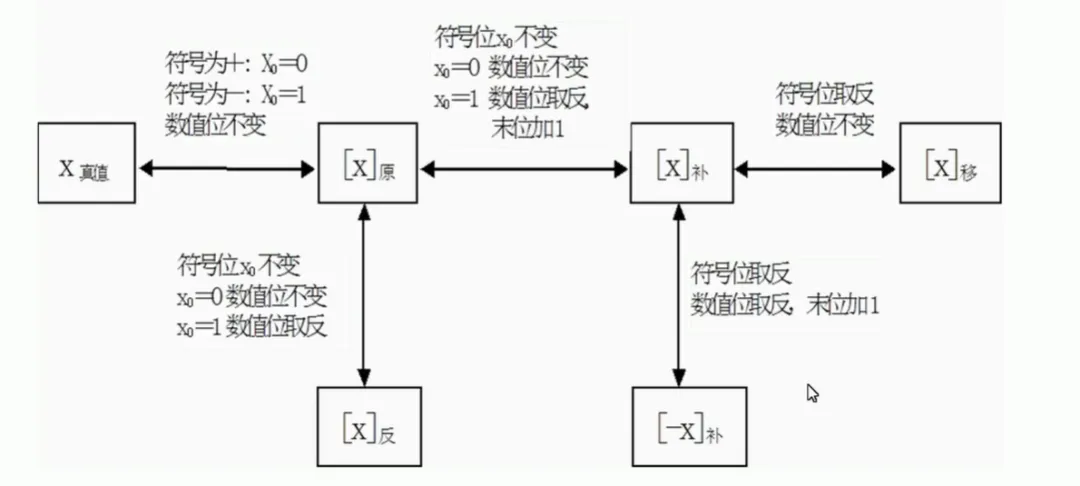

二进制与八进制、十六进制直接的转换 二进制与八进制：2³=8，八进制数的一位相当于二进制数的3位。 例如：(11010101.0100101)₂转换成八进制数 (011 010 101 . 010 010 100)₂ (3 2 5 . 2 2 4)₈ 则：(11010101.0100101)₂=(325.224)₈ 例如：八进制数(652.307)₈转换成二进制数 (6 5 2 . 3 0 7)₈ (110 101 010 . 011 000 111)₂ 即：(652.307)₈=(110101010.011000111)₂ 二进制与十六进制：2⁴=16，十六进制数的一位相当于二进制数的4位。 例如：(10111010101.01111101)₂转换成十六进制数 (0010 1101 0101 . 0111 1010)₂ (2 D 5 . 7 A)₁₆ 即：(10111010101.01111101)₂=(2D5.7A)₁₆ 例如：十六进制数(1C5.1B)₁₆转换成二进制数 (1 C 5 . 1 B)₁₆ (0001 1100 0101 . 0001 1011)₂ 即：(1C5.1B)₁₆=(111000101.00011011)₂ 四则数学运算 – 二进制加法：逢二进一 0+0=0 1+0=1 0+1=1 1+1=10 – 二进制减法：借一当二 0-0=0 1-0=1 1-1=0 10-1=1 – 二进制乘法 0×0=0 1×0=0 0×1=0 1×1=1 – 二进制除法：与乘法相反，除0为非法 1÷1=1 0÷1=0 逻辑运算 – 二进制与运算，又称为逻辑乘 0∧0=00∧1=01∧0=01∧1=1 – 二进制或运算，又称为逻辑加 0∨0=00∨1=11∨0=11∨1=1 – 二进制异或运算 0⊙0=00⊙1=11⊙0=11⊙1=0 数的符号问题 – 最高位“1”表示“-”号，“0”表示“+”号 例：-8：11000；+15：01111 – 机器数：连同符号位一起数值化的数。 – 真值：机器数中除“+”、“-”符号外，其余部分表示的值。 – 每个机器数数据所占的二进制位数受机器硬件规模的限制，与机器字长有关。超过机器字长的数值要舍去。 机器数可分为 – 无符号数：机器字长的所有二进制位均表示数值 – 带符号数：数值部分和符号均用二进制代码表示 – 无符号数（字节）：00H～0FFH（8位，0~255） – 带符号数（字节）：80H～7FH（8位，-128~+127，最高位S为符号位） 原码：保持原有的数值部分的形式不变，只将符号用二进制代码表示。 纯小数表示： [X]原=X 当 0≤X<1 [X]原=1−X=1+|X|当−1<X≤0 纯整数表示： [X]原=X 当 0≤X<2ⁿ [X]原=2ⁿ−X=2ⁿ+|X|当−2ⁿ<X≤0 例： [0.10011001]原=0.10011001 [−0.10011001]原=1.10011001 [10011001]原=010011001 [−10011001]原=110011001 原码中0的表示不唯一 – 纯小数原码 [+0]原=0.00…0 [-0]原=1.00…0 – 纯整数原码 [+0]原=00…0 [-0]原=10…0 原码的移位规则 – 符号位不变，数值部分左移或右移，移出的空位填“0”。 例： [0.0110000]原=0.0110000 [0.0110000]原÷2=0.0011000 2×[0.0110000]原=0.1100000 反码与原码的关系 若 x≥0，则[x]反=[x]原 若 x<0，则将除符号位以外的[x]原各位取反(符号位不变)，即得到[x]反 若x<0，将除符号位以外的[x]反的各位取反(符号位不变)，即得到[x]原 例： x=+0.1001100，则[x]反=0.1001100 x=-0.1001100，则[x]反=1.0110011 x=+1001100，则[x]反=01001100 x=-1001100，则[x]反=10110011 引入补码的目的是为了解决原码表示在加减运算时的不便，使得减法也可以按照加法的来计算。 模的概念：5−2=5+8=3（mod 10），对于某一确定的模，某数减去一个数，可以用加上那个数的负数的补数来代替。 – 若 x≥0，[x]补=M+x（mod M）=x，正数的补数等于其本身。 – 若 x<0，[x]补=M+x=M−|x|，所以负数的补数等于模与该数绝对值之差。 对于纯小数表示，通常取模M=2 对于纯整数表示，通常取模M=2ⁿ⁺¹ 补码的移位规则 – 右移规则：符号位不变，数值位各位向右移位，高位移空位置补与符号位相同的代码。 – 左移规则：连同符号位同时左移，低位移空位置补0。如果移位后符号位与移位前符号位不一致，说明移位出错。 例： [x]补=1.0011010  [x/2]补=1.1001101 [x]补=0.0110010  [x/2]补=0.0011001 [x]补=10110010  [x/2]补=11011001 [x]补=1.1111010  [2x]补=1.1110100 [x]补=10110010  [2x]补=01100100 移码也称为增码、余码，主要用于表示浮点数的阶码，因此一般表示整数。 移码的定义 – 纯小数移码：[x]移=1+x，−1≤x<1 – 纯整数移码：[x]移=2ⁿ+x，−2ⁿ≤x<2ⁿ 移码特点 – 移码中“0”的表示是唯一的：[+0]移=[−0]移=10…0（纯整数） – 移码的表数范围与补码一致 移码与补码的关系： 整数补码的数值部分不变，符号取反，即得整数移码。反之亦然。即： – 若 x≥0，[x]移=[x]补+2ⁿ – 若x<0，[x]移=[x]补−2ⁿ 例： x=+1101010，[x]补=01101010，[x]移=11101010 x=−1101010，[x]补=10010110，[x]移=11101010

三、计算机体系结构

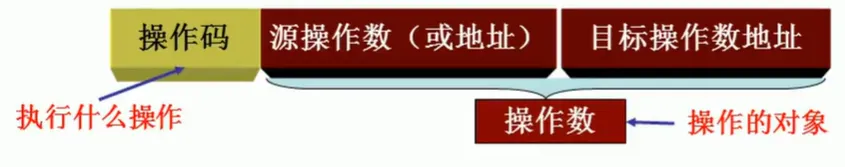

计算机系统结构（computer architecture）是指计算机的概念性结构、功能和性能特性。 计算机体系结构分类 – 宏观上按处理机的数量分类：单处理系统、并行处理与多处理系统、分布式处理系统。 – 微观上按并行程度分类： – Flynn（弗林）分类法：按指令流和数据流的多少进行分类，分为：SISD、SIMD、MISD、MIMD。 – Kuck（库克）分类法：用指令流和执行流进行分类，分为：SISE、SIME、MISE、MIME。 机器指令：计算机能够识别并执行的基本操作，特定的一串二进制码。

指令集分类 – 按暂存机制分类：堆栈、累加器、寄存器集。 – 按设计与优化分类： – CISC (Complex Instruction Set Computer，复杂指令集计算机)– RISC (Reduced Instruction Set Computer，精简指令集计算机)CISC（复杂指令集计算机）的特点 ①指令集过分庞杂，指令长短不一。 ②每条指令都要通过微程序才能完成，增加了CPU周期，降低了机器的处理速度。 ③由于指令系统过分庞大，使高级语言编译程序选择目标指令的范围很大，并使编译程序本身冗长而复杂，难以优化目标代码。 ④CISC 强调完善的中断控制，势必导致动作繁多，设计复杂，研制周期长。 ⑤CISC 给芯片设计带来很多困难，使芯片种类增多，出错几率增大，成本提高而成品率降低。 RISC（精简指令集计算机）的特点 ①指令长度固定、指令格式种类少。 ②降低硬件设计的复杂度，使指令能单周期执行。 ③优化编译，提高指令的执行速度。 ④采用硬线控制逻辑，优化编译程序。 ⑤采用三种流水技术：超流水线、超标量、超长指令字VLIW，提高了并发度。 流水线技术是通过并行硬件来提高系统性能的常用方法，是一种任务的分解技术；将一件任务分解为若干顺序执行的子任务，不同的子任务由不同的执行机构负责执行，而这些机构可以同时并行工作。

吞吐率：单位时间里流水线处理机流出的结果数。 p=1/MAX{△tᵢ} 流水线建立时间：若m个子过程所用时间一样，均为Δt₀，则建立时间T₀ = mΔt₀。 并行性：并行性包括同时性和并发性两个侧面。 – 同时性：指两个或两个以上事件在同一时刻发生。 – 并发性：指两个或两个以上的事件在同一时间间隔内连续发生。

计算机存储系统主要用于保存数据和程序，存储系统追求：高速存取、大容量和低成本。解决这一难点的方法就是采用多级存储体系结构。

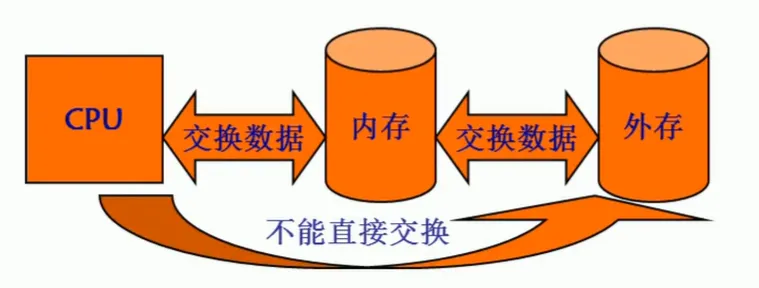

按存储器所处位置 – 内存（主存）：存储当前正在执行的程序、数据。存取速度快、容量小，断电可能丢失数据。 – 外存（辅存）：用来存放需要长期保留的数据。存取速度较慢、容量大、断电不会丢失数据。

随机存储器（Random Access Memory，RAM） * 计算机主存，常见即内存条 * 特点：可读可写、断电丢失 只读存储器(Read Only Memory，ROM)– 用于存放固化的、不变的信息，如主板系统程序。 – 特点：只读、断电不丢失 – ROM的分类 – 可编程ROM（PROM）：可写入操作，但仅允许写一次。 – 可擦除可编程ROM（EPROM）：可反复擦写 – 电可擦除可编程ROM（EEPROM）：可反复擦写，擦除方式采用高电场完成 高速缓冲存储器（Cache） – 为内存与CPU交换数据提供缓冲区，以解决内存与CPU速度的不匹配问题。 按存储器的构成材料 – 磁存储器。是用磁性介质做成的，如磁带、磁盘、U盘等。 – 半导体存储器。以半导体电路作为存储媒体的存储器，如内存。 – 光存储器。如光盘存储器。 按寻址方式 – 随机存储器：这种存储器可对任何存储单元存入或读取数据，访问任何一个存储单元所需的时间是相同的。 – 顺序存储器：访问数据所需要的时间与数据所在的存储位置相关，如磁带。 – 直接存储器：介于随机存取和顺序存取之间的一种寻址方式。磁盘是一种直接存取存储器，它对磁道的寻址是随机的，而在一个磁道内则是顺序寻址。 存储器单元和性能 – 字（word）：字是存储器组织的基本单元，其实际大小依赖于具体的机器实现。一个字的二进制位数称为字长。 – 存取时间t：对于随机存取，存取时间就等于完成一次读或写所花的时间。 – 存储周期：主要是针对随机存取而言，一个存储周期就等于两次相邻的存取之间所需的时间。 – 数据传输率：每秒钟输入/输出的数据位数。对于随机存取而言，数据传输率是存储器周期的倒数。 – 存储器带宽：每秒钟能访问的位数。如果存储器周期是500ns，而每个周期可访问4字节，则带宽为64Mbps。 高速缓冲存储器（Cache）：为内存与CPU交换数据提供缓冲区，以解决内存与CPU速度的不匹配问题，用来存放当前最活跃的程序和数据，作为主存局部域的副本。 – 理论依据：局部性原理（空间局部性和时间局部性） 高速缓存中的地址映像 在CPU工作时，送出的是主存的地址，而应从Cache存储器中读写信息。这就需要将主存地址转换成Cache存储器的地址，这种地址的转换叫做地址映像。 地址映像有三种方法：直接映像、全相联映像和组相联映像。

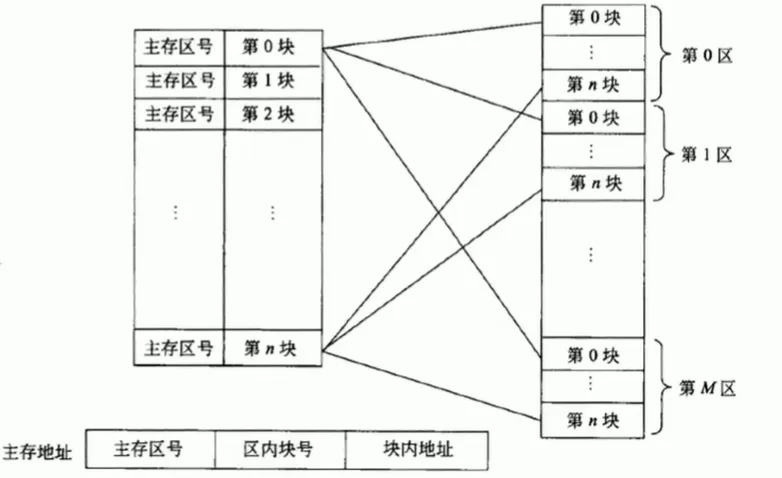

直接映像：主存的块与Cache中块的对应关系是固定的。 – 主存中的块只能存放在Cache存储器的相同块号中。 – 只要主存地址中的主存区号与Cache中的主存区号相同，则表明访问Cache命中。 – 以主存地址中的区内块号立即可得到要访问的Cache存储器中的块。

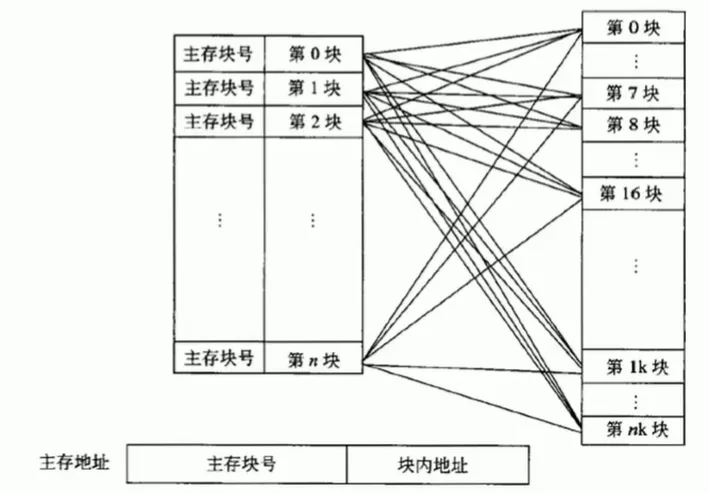

全相联映像：主存的块与Cache中块的对应关系是不固定的，允许主存的任一块可以调入Cache存储器的任何一个块的空间中。 – 利用主存地址高位表示的主存块号与Cache中的主存块号进行比较，若相同即为命中。 – 块内地址就是主存的低位地址。 – 十分灵活，但缺点是无法从主存块号中直接获得Cache的块号，变换比较复杂，速度比较慢。

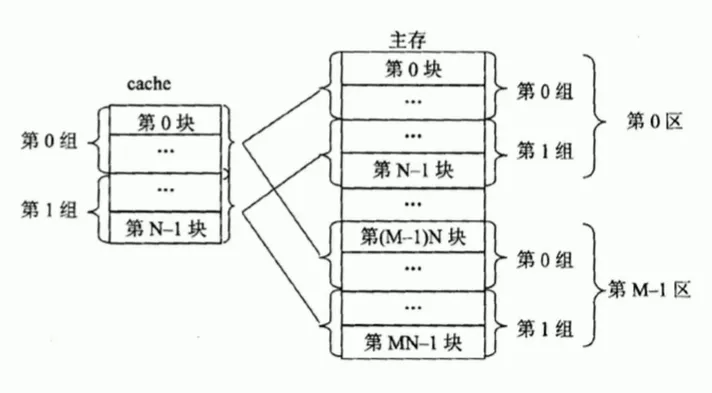

组相联映：直接相联映像与全相联映像的折中。 – Cache中的块分组，主存区的块也对应分组。 – 主存任何区的0组只能存到Cache的0组中，1组只能存到Cache的1组中，以此类推。 – 组内的块则采用全相联映像方式，即一组内的块可以任意存放。主存一组中的任一块可以存入Cache相应组中任一块中。

不管是连续分配方式（分区存储管理），还是离散分配方式（分页存储管理、分段存储管理、段页式存储管理）都有两个重要的特征： – 一次性：程序必须全部装入才能执行。 – 驻留性：程序直到执行完毕，都驻留在内存不换出。 这样导致内存使用率下降，很多阻塞作业占据了本该执行的作业空间。

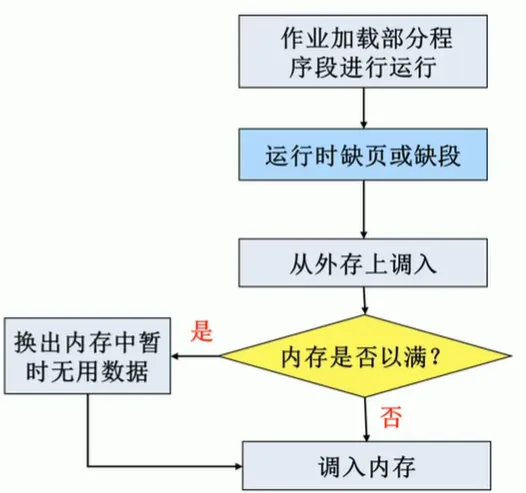

对换(Swapping)技术 – 基本概念：①将阻塞进程，暂时不用的程序，数据换出内存；②将具备运行条件的进程换入内存。 – 引入目的：提高内存利用率，实现虚拟存储 对换区所采用数据结构和分配回收类似于可变化分区分配。 虚拟存储实现的主要方式 – 请求分页系统 – 请求分段系统 – 请求段页系统

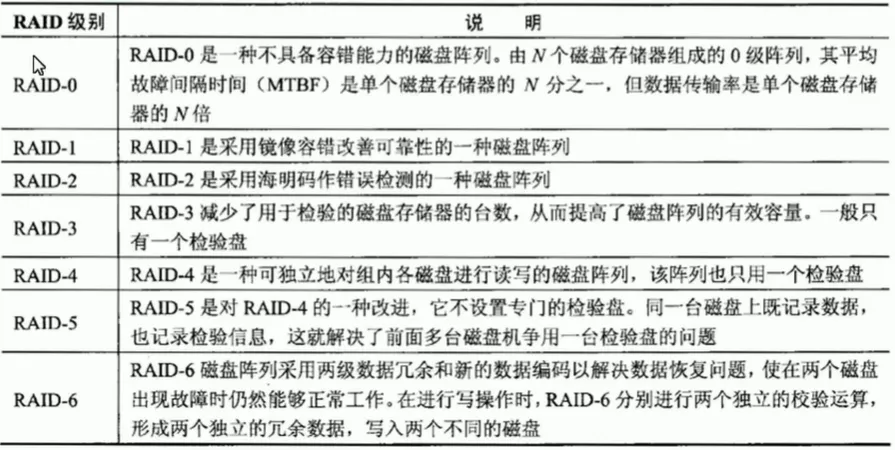

磁盘阵列：由多台磁盘存储器组成的一个快速、大容量、高可靠的外存子系统。 常见的称为廉价冗余磁盘阵列（RAID）。

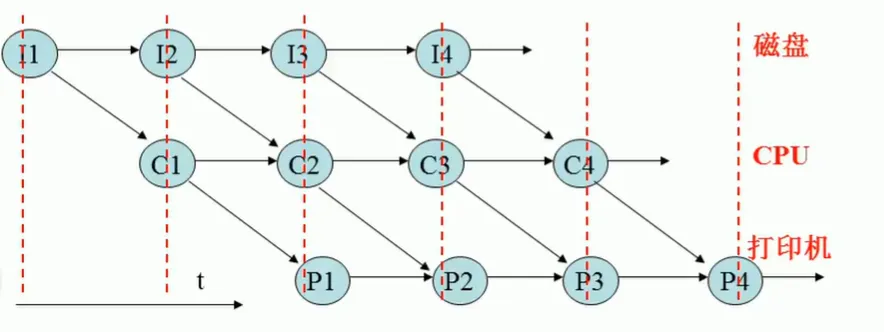

I/O控制方式分如下四种，其目标是，尽量减少CPU对I/O控制的干预。 – 速度越来越快 – 须CPU干预越来越少 – 并行度越来越高

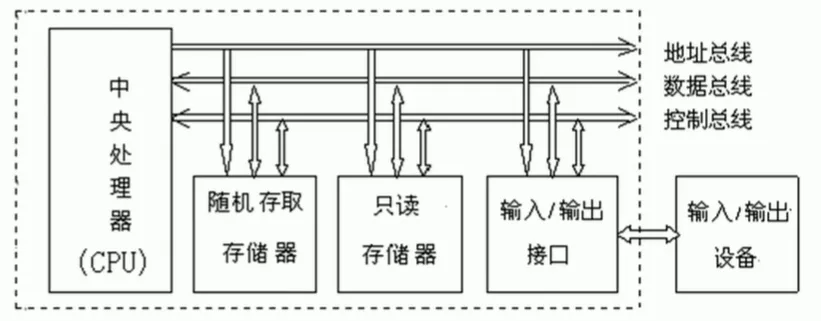

计算机系统各部件之间的通信，都是通过总线来实现的。总线性能指标一般有：时钟频率、带宽、传输速率。 根据传递的数据类型分： – 地址总线 – 数据总线 – 控制总线 根据连接电器元件类型分： – 内部总线。用于芯片一级的互连，分为芯片内总线和元件级总线。 – 系统总线。用于插件板一级的互连，用于构成计算机各组成部分（CPU、内存和接口等）的连接。如ISA、EISA、PCI 总线等。 – 外部总线。又称通信总线，用于设备一级的互连，通过该总线和其他设备进行信息与数据交换。如RS-232C、SCSI、USB等。

四、计算机安全

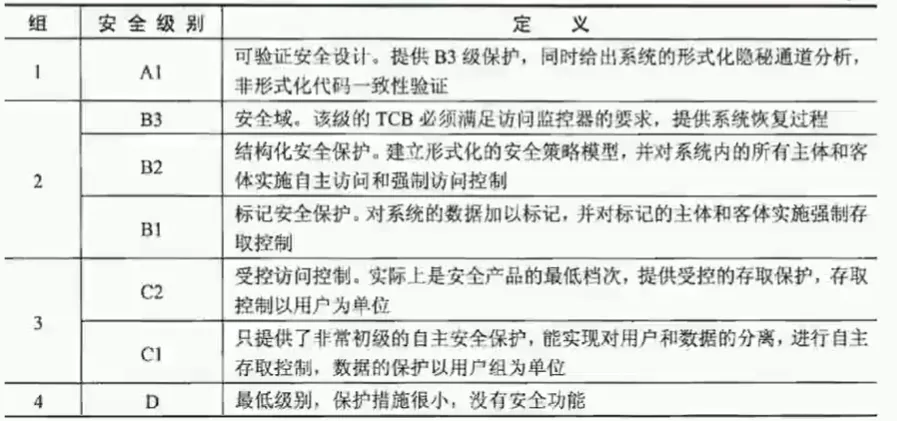

计算机安全是指计算机资产（系统资源和信息资源）的安全，不受自然和人为的有害因素的威胁和危害。 信息安全的基本要素： 1. 机密性：确保信息不暴露给未受权的实体或进程。 2. 完整性：只有得到允许的人才能修改数据，并能够判别出数据是否已被篡改。 3. 可用性：得到授权的实体在需要时可访问数据。 4. 可控性：可以控制授权范围内的信息流向及行为方式。 5. 可审查性：对出现的安全问题提供调查的依据和手段。 计算机系统中的三类安全性：技术安全性、管理安全性、政策法律安全性。 为了使用户或制造商有可循的指导规则，对其计算机系统内敏感信息安全操作的可信程度做评估，1985年美国国防部正式颁布《可信计算机系统评估标准》（TCSEC）。 TCSEC安全等级 – 四组七个等级 – 按系统可靠或可信程度逐渐增高 – 各安全级别之间具有一种偏序向下兼容的关系。

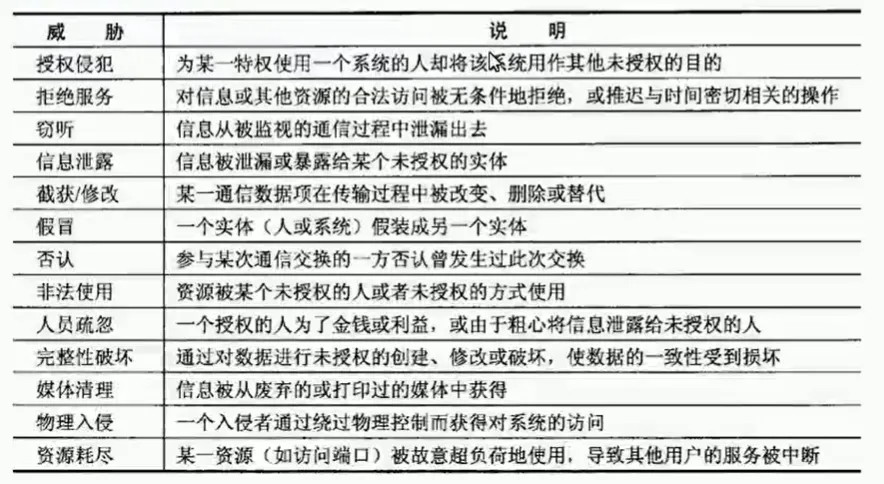

安全威胁分为两类：故意（如黑客渗透）和偶然（如信息发往错误的地址）。 典型的安全威胁如下:

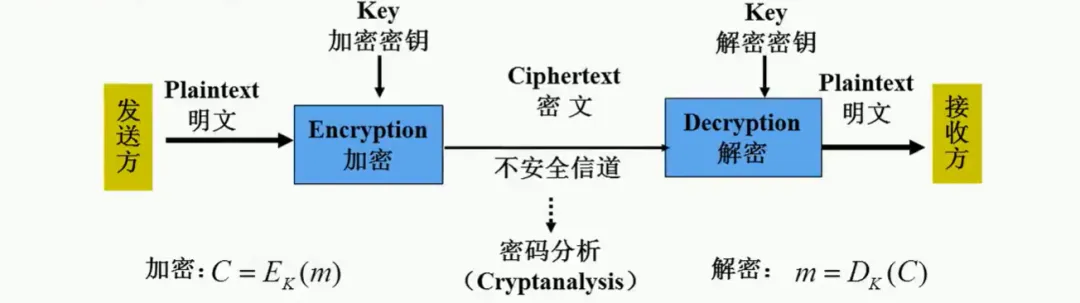

数据加密的基本过程就是对原来为“明文”的文件或数据按某种加密算法进行处理，使其成为不可读的“密文”。 被动攻击：攻击者只是监听密码通信信道上所有信息。 主动攻击：攻击者对通信信道上传输的消息进行截取、修改甚至主动发送信息。

数据加密的技术分为两类：对称加密（私人密钥加密）和非对称加密（公开密钥加密）。 – 对称加密：使用相同的密钥加密和解密信息，即通信双方建立并共享一个密钥。 DES数据加密标准：采用替换和移位方法加密，密钥为56位。 三重DES（3DES）：在DES的基础上采用三重DES。 RC-5：是由Ron Rivest（公钥算法的创始人之一）在1994年开发出来的。 IDEA国际数据加密：似于三重DES，密钥为128位。 AES高级加密标准：基于排列和置换运算加密算法。

非对称加密：也称公开密钥加密算法，用一对密钥：公钥和私钥。用公钥对数据进行加密，只有用对应的私有钥才能解密，反之亦然。

公开密钥加密算法主要有：RSA、Diffie—Hellman等 优点：消除了最终用户交换密钥的需要。 缺点：加密和解密花费时间长、速度慢，不适合对文件加密，只适用于对少量数据进行加密。 密钥管理：管理密钥对的安全，包括密钥产生、密钥备份、密钥恢复、密钥更新等。 认证技术主要解决网络通信过程中通信双方的身份认可。

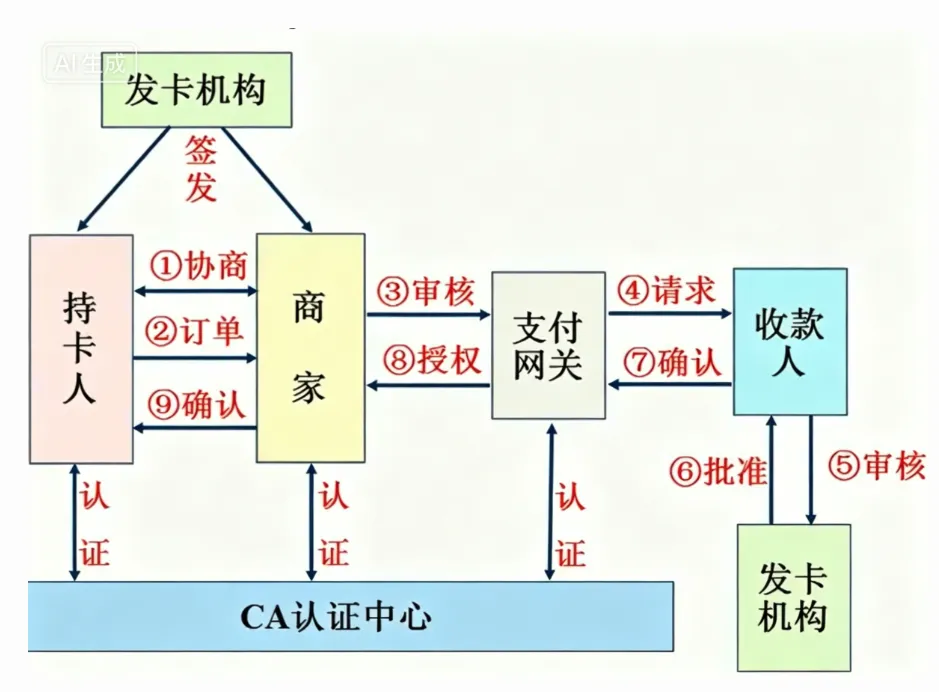

交易特点——双向签名技术 1、商家无法知道客户信用卡信息 2、银行也无法知道订单的详细信息 3、任何一方都不可抵赖

五、计算机系统的可靠性

计算机系统常见可靠性指标 – 可靠性R(t)：系统从开始运行到某时刻t这段时间内能正常运行的概率。 – 失效率λ：是指单位时间内失效的元件数与元件总数的比例。 – 平均无故障时间MTBF：两次故障之间系统能正常工作的时间的平均值。MTBF=1/λ – 平均修复时间MTTR：即可维修性S，指从故障发生到修复平均所需要的时间。 – 可用性A：计算机的使用效率。A=MTBF/(MTBF+MTTR)计算机的RAS技术就是指用可靠性R、可用性A和可维修性S三个衡量指标。 可靠性模型：通过建立数学模型，把大系统分割成若干子系统，可以分析计算机系统的可靠性。 串联模型：当且仅当所有的子系统都能正常工作时，系统才能正常工作。 并联模型：只要有一个子系统正常工作，系统就能正常工作。 常见基准测试程序 – 整数测试程序Dhrystone：数值越大，性能越好。 – 浮点测试程序Linpack 和Whetstone – SPEC 基准程序：是一套复杂的基准程序集，能较全面地反映机器的综合性能。 – TPC 基准程序：评价计算机事务处理性能的。
