电动垂直起降飞行器eVTOL（electric Vertical Take-off and Landing，即电动垂直起降飞行器），比较通俗的理解就是电动化且不需要跑道就可垂直起降的飞机。近年来，中国在绿色产业方向取得了重大成就，在交通工具方面，新能源汽车行业得到了快速发展，伴随着电动化的升级变革，航空产业也迎来了新的机遇。eVTOL预期将在未来空中出行场景中扮演重要角色，eVTOL对国内航空产业来说也是难得的一次弯道超车机会。
当前，世界主要航空国家都在积极迈进eVTOL新赛道，以抢占未来城市空中交通的制高点。eVTOL是热门的赛道，吸引了包括一批初创型科技企业、传统汽车和飞机厂商参与。近几年出现了Joby、Archer、Wisk、Lilium等专注eVTOL领域的科技企业；同时波音、空客、贝尔、巴西航空工业等传统航空企业巨头也纷纷加入或关注这一领域；奔驰、保时捷、现代等众多车企也在eVOTL赛道展开布局。

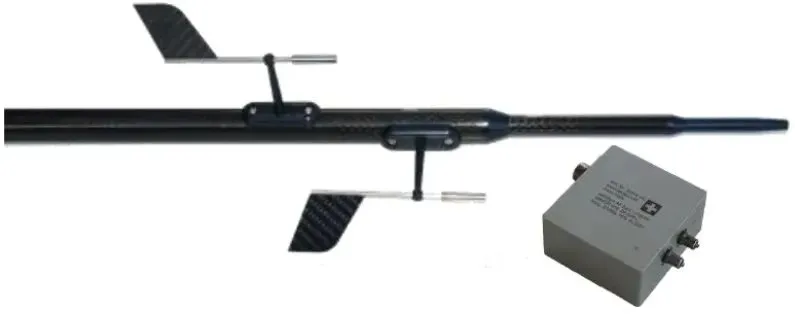

黛尔特（北京）科技有限公司的FTB-1带风标空速管和ADC-10大气数据计算机

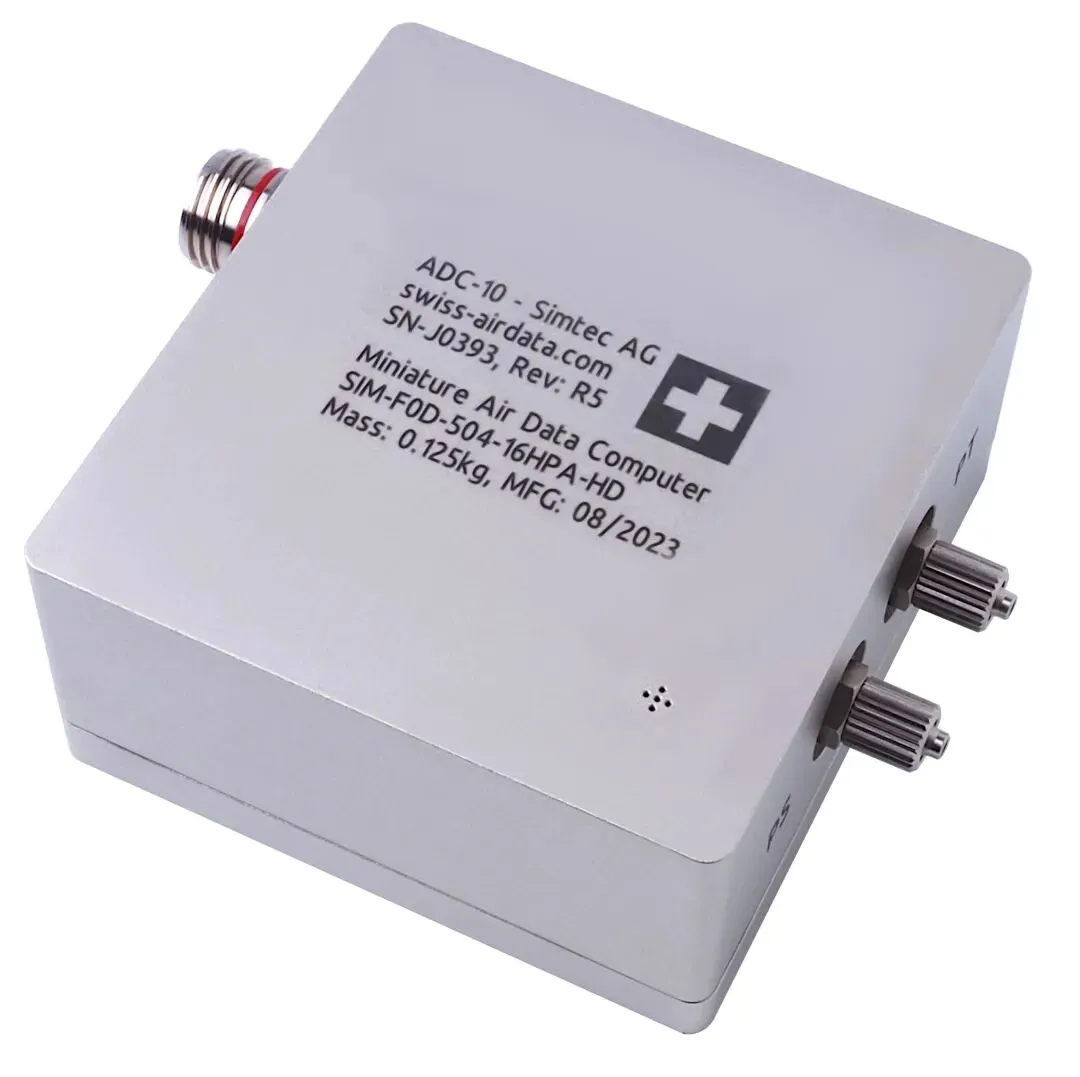

ADC-10大气数据计算机|大气数据模块主要功能：小巧、质量轻、低功耗、坚固；高精度和低漂移的压力传感器 ；RS-485数据接口半双工或全双工，适用于长电缆上的高噪声环境；从-55°C~+80°C温度范围内完全补偿（高于-40°C通电）；防雷击电路 ；EMI/EMC优化铝盒；输出高达100Hz的完全校准大气数据参数，传输延迟极低 。
ADC-10大气数据计算机|大气数据模块典型应用：大气数据测量；无人驾驶飞机UAV、无人机DRONE；电动垂直起降EVTOL、旋转翼无人机；飞行试验和测试；风洞测量设备。
EVTOL用ADC-10大气数据计算机技主要术参数
静压Ps范围：45 hPa … 1'080 hPa 、-1'800 ft … 69'000 ft（-548~+21000 m)
动压Qc范围：±16 hPa dif（50 m/s） ±30 hPa dif（70 m/s） ±150 hPa dif（152 m/s） 其他量程请咨询
压力精度：0.1%FS（全温范围内）
温度范围：-40°C..+80°C（上电） 、-55°C..+80°C（工作）、 -55°C..+80°C（存储）
ADC-10大气数据计算机指示空速误差（0~100m/s量程）：
<±1.2m/s @10 m/s、<±0.6m/s @20 m/s、<±0.4m/s @30 m/s、<±0.3m/s @40 m/s
<±0.25m/s @50 m/s、<±0.2m/s @60 m/s、<±0.16m/s @80 m/s、<±0.15m/s @100 m/s
输出频率：100, 50, 25, 20, 10, 5, 1Hz
传输延迟：<14ms（@ 100Hz, 460'800bps, 2帧数据）
分辨率：24位（压力数值）
压力单位：Pa, hPa, kPa, psi, inHg, mmHg
空速单位：m/s, km/h, kts, mph, ft/min
气压高度单位：m, ft
基本数据帧：静压Ps、动压Qc和大气总温TAT
计算出的数据帧：气压高度Hp、拨正气压高度Hb、校准空速CAS、真空速TAS、马赫数M、升降速率CR、大气静温SAT
介质兼容：清洁、无冷凝、无腐蚀气体
电气参数
电气接口：RS485半双工和全双工（RS422)
供电电压：7~33 VDC
功耗：50 mA @ 9V 20 mA @28 V
波特率：57'600 bps、 115'200 bps 、230'400 bps（默认）、 460'800 bps
电气接头：Amphenol 2M801-011-07M8-13PA，Micro38999
机械参数
压力接口：内径Ø4 mm
重量：130 g
外形尺寸(LxWxH)：66 mm x 70 mm x 32.5 mm（不含压力和电气接头）
EVTOL飞机用空速管等其他相关产品

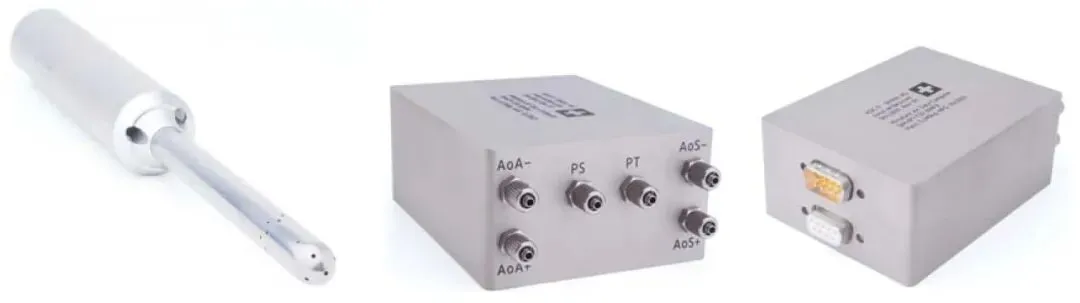

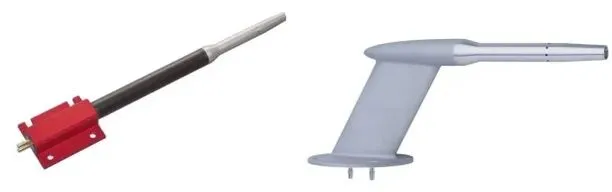

1、ADP-55加热型五孔压差空速管和攻角侧滑角传感器系统
2、ADS-9不加热五孔压差空速管和攻角侧滑角传感器系统
3、FTB-1+ADC-10X风标式空速管和攻角侧滑角传感器系统

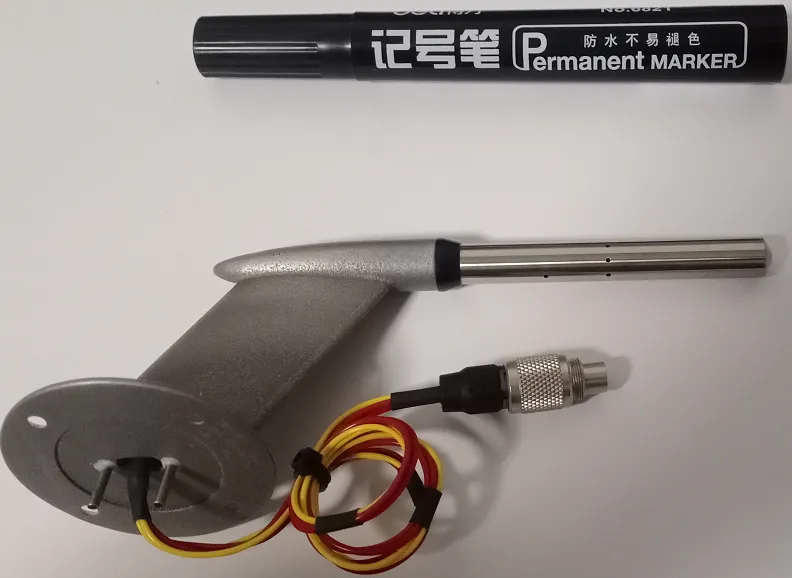

4、HPS-1加热型空速管
5、PSS-8 mount和PSS-8LS不加热空速管
6、外部温度传感器

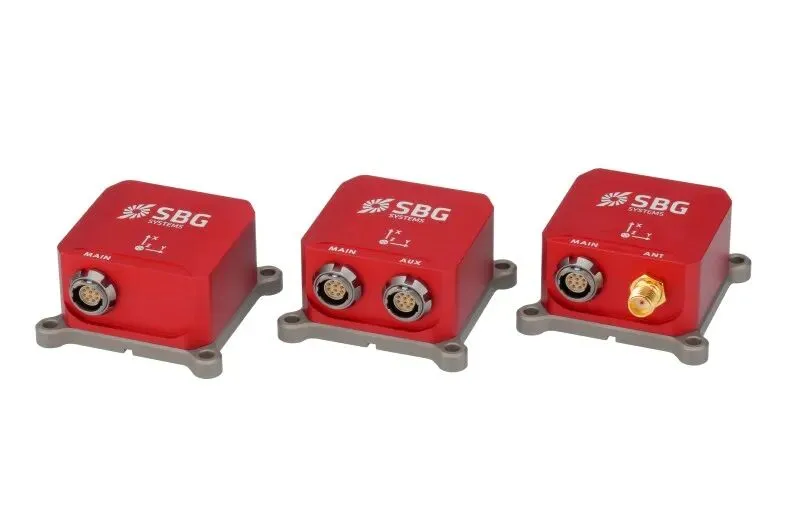

7、SBG公司ELLIPSE-D双天线惯性卫星组合导航仪

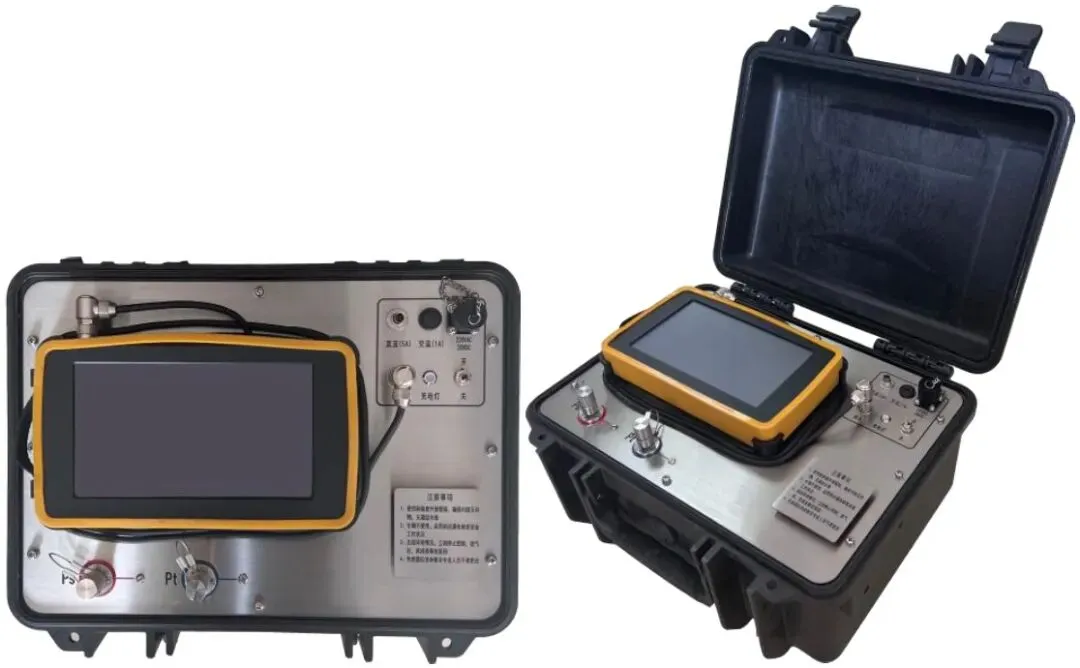

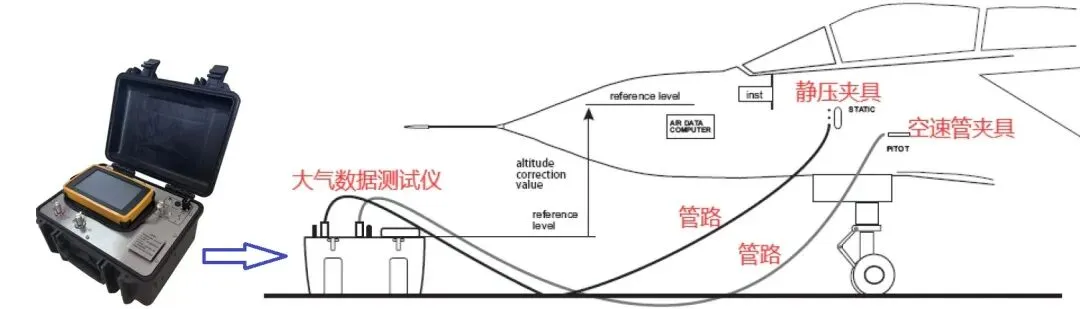

8、ADTS200大气数据测试仪|动静压模拟器，用于检查气密性和模拟气压高度、指示空速等，测试大气数据计算机精度。
