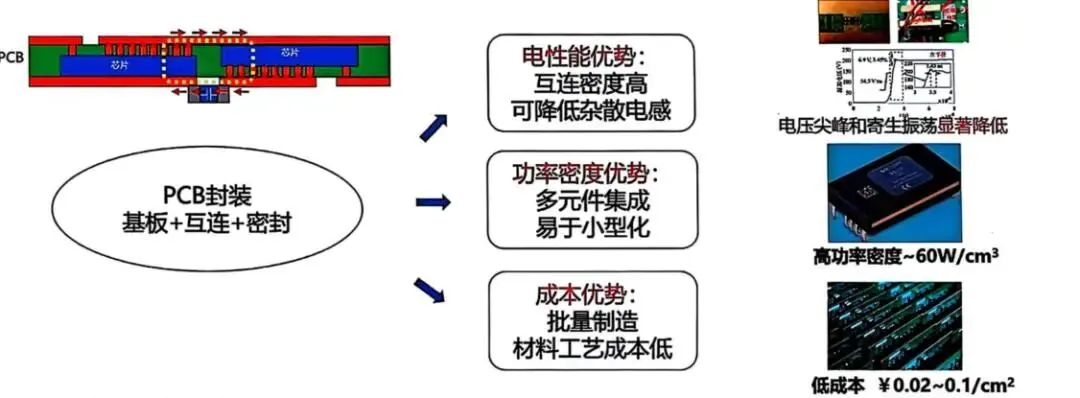

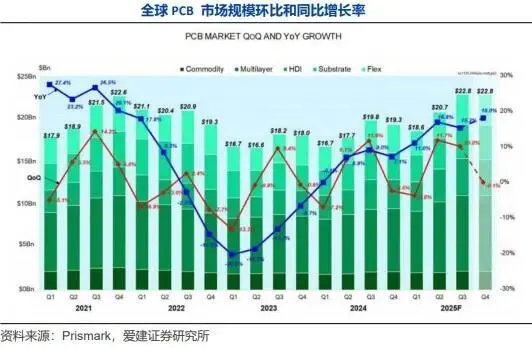

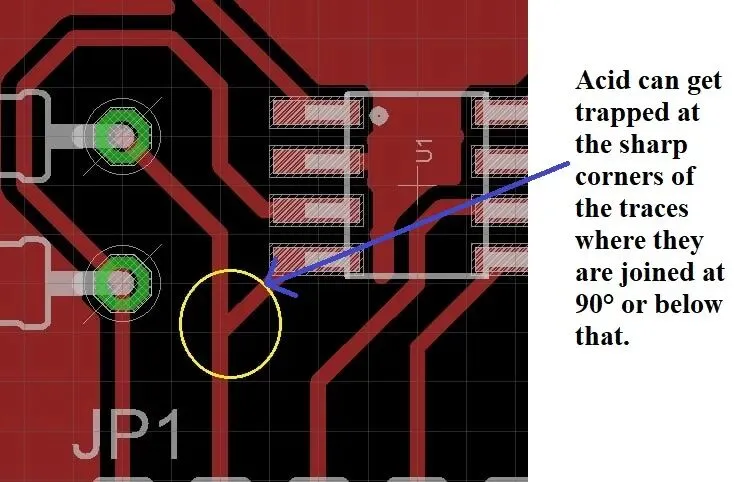

2026最新PCB技术与市场动态 chengsenw 23716文章 0评论 2026年3月28日 09:15:44网络营销评论1阅读模式 2026最新PCB技术与市场动态 一、AI驱动高层数PCB突破 124层商用PCB量产 突破108层行业壁垒，板厚7.6mm 25μm超薄介质、低损耗材料（Megtron 7） 支持112GHz+超高速信号，适配PCIe Gen6 24层超厚铜PCB（96盎司） 板厚8.5mm，公差±0.2mm 熔合+铆合工艺，一次压合无层偏 适配大功率服务器/储能设备 二、芯片内嵌PCB封装（Embedded Component） 芯片直接埋入基板，无键合线 结温降约17°C，热阻降20%+ 体积缩小30%，开关损耗更低 三、2026市场：AI服务器引爆高多层板 全球规模849亿美元（+15.4%） 高多层板（18层+）增85.5% 单柜PCB价值量升3–5倍 四、主流表面处理（安全工艺） - ENIG（化学镍金）：平整度优、适合BGA - OSP（有机保焊）：成本低、环保 - 沉银/沉锡：高频、焊接性好 五、设计避坑：“酸角”（锐角）要杜绝 - 布线内角＜90°易存酸、腐蚀断线 - 改用45°或圆弧过渡 六、行业敏感词规避清单 ❌ 禁：军工、涉密、军用、航天、雷达、导弹 ❌ 禁：出口管制、ITAR、EAR、专利侵权、抄板 ❌ 禁：有铅工艺（非合规）、违规排放、低价恶性竞争 ✅ 可用：工业、通信、服务器、医疗、车载、AI、高频高速、环保无铅 点赞 登录收藏
