机器人X射线残余应力测量系统全球市场调研

写这篇文章之前，我想先纠正一个常见误区：很多人以为 X 射线残余应力仪只是 LSP 强化完之后用来"验收"的工具。其实不是。在 LSP 动工之前，你得先知道这个零件现在的应力状态是什么——不然工艺参数怎么定？强化完了当然要测，但故事还没结束：发动机叶片在高温、高频振动下跑了几百个小时之后，当初打进去的那层残余压应力会慢慢松弛，这时候还得再测，判断要不要补强。所以说，测量这件事贯穿了零件的整个生命周期，不是一锤子买卖。机器人搭载 XRD 测量头做自动化巡检，正是为了把这三个场景都覆盖到。这个市场有多大？谁在做？国内差距在哪里？我们一个个来看。

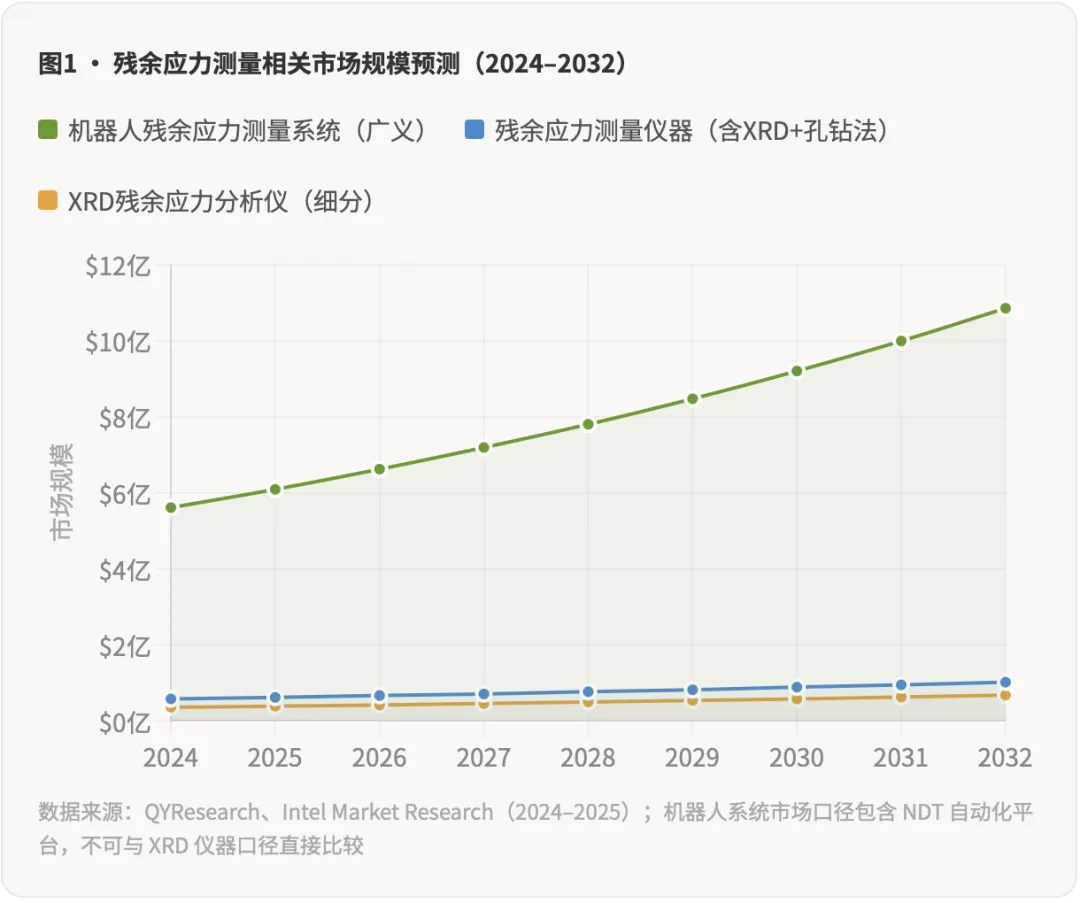

一、市场概况：三个口径，一个增长趋势

先说一个让人头疼的事：这个市场没有一个统一的统计口径，不同机构给出的数字差异很大。不过看完下面三组数据你会发现，口径虽然不同，增长的方向是一致的。

XRD 最大的好处是完全无损——不切割、不钻孔、不破坏涂层，拿着仪器对着零件测就行。但它有个先天局限：只能看到最表层几微米到几十微米的深度。要测更深处的应力分布，得配合电解抛光一层层剥开来测，稍微麻烦一些。

目前主流的测量方法有两种思路：老派的 sin²ψ 多重曝光法（MET）精度更高，是 ASTM E915 认可的经典方案；日本推广的 cosα 法一次曝光就能出结果，速度快、仪器轻，适合在产线上跑。两种各有拥趸，后面在产品部分会再展开。

三、产品图谱：从实验室到车间到现场

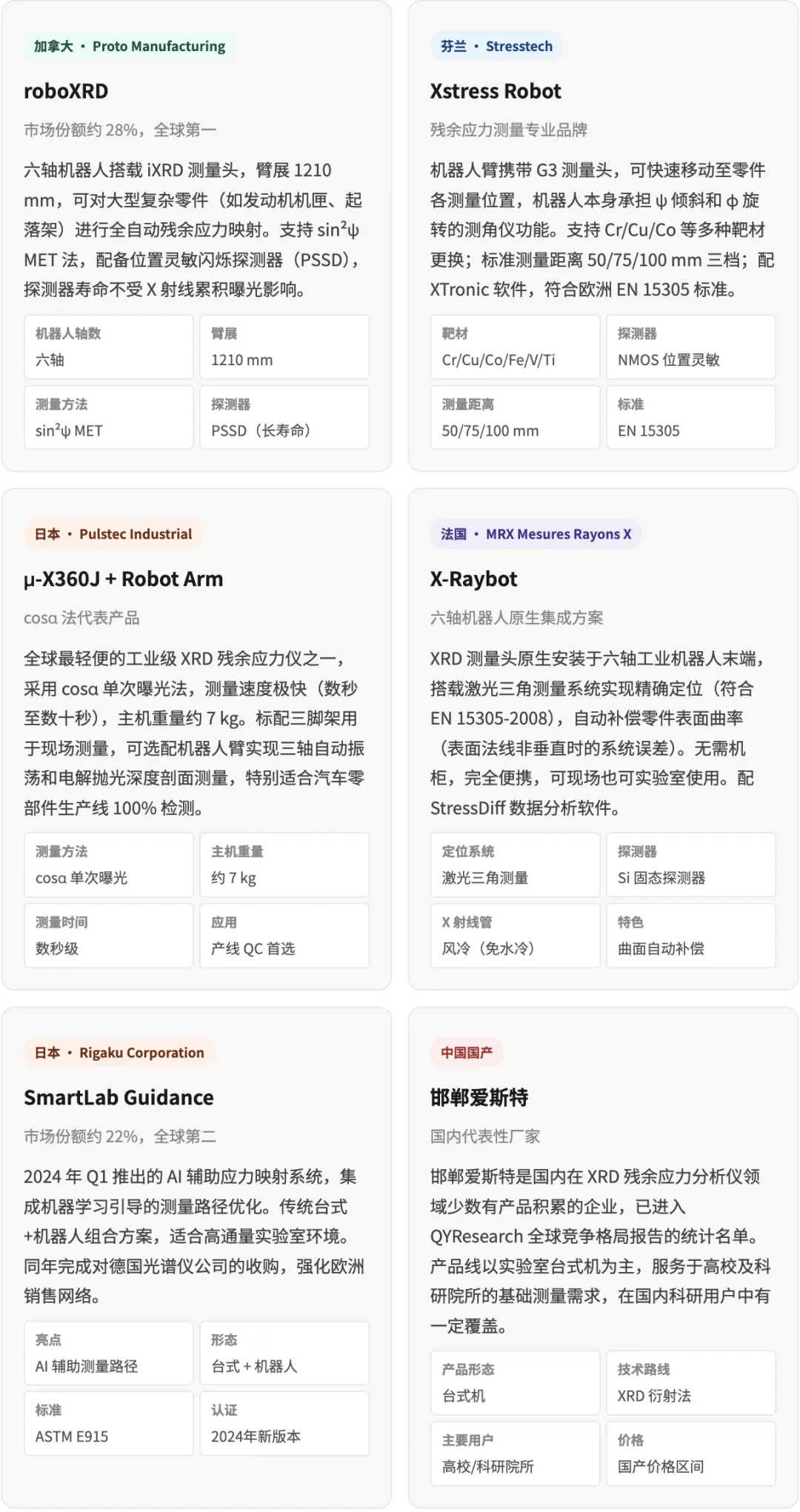

市场上的产品大致分三种形态：实验室台式机（精度最高，搬不动）、便携式手持仪（能带到现场，但测一个点一个点来）、以及机器人化系统（自动扫描整个零件，是本文的重点）。以下是目前全球做得比较有代表性的几款产品：

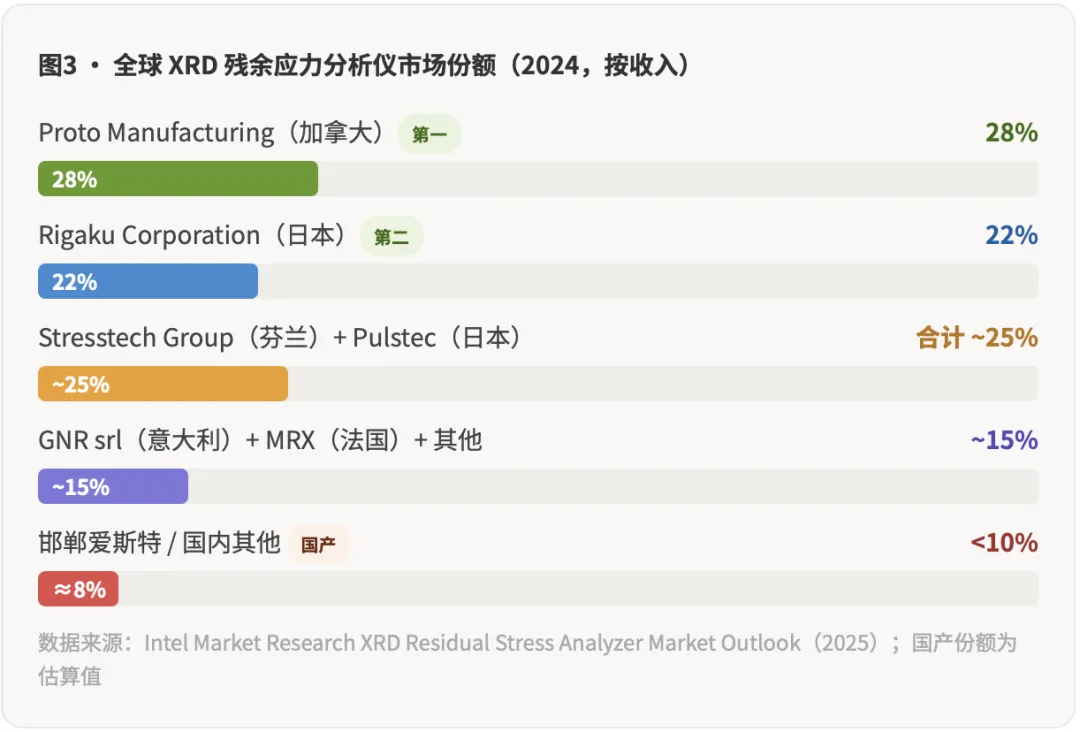

四、市场格局：三强垄断，国产缺席高端

格局很清晰：加拿大、日本、欧洲三家瓜分了绝大多数市场，CR3 合计约 70%。国内企业目前只在台式实验室产品上有些积累，机器人化、现场便携、高精度探测器这几个真正值钱的方向，几乎是缺席的。

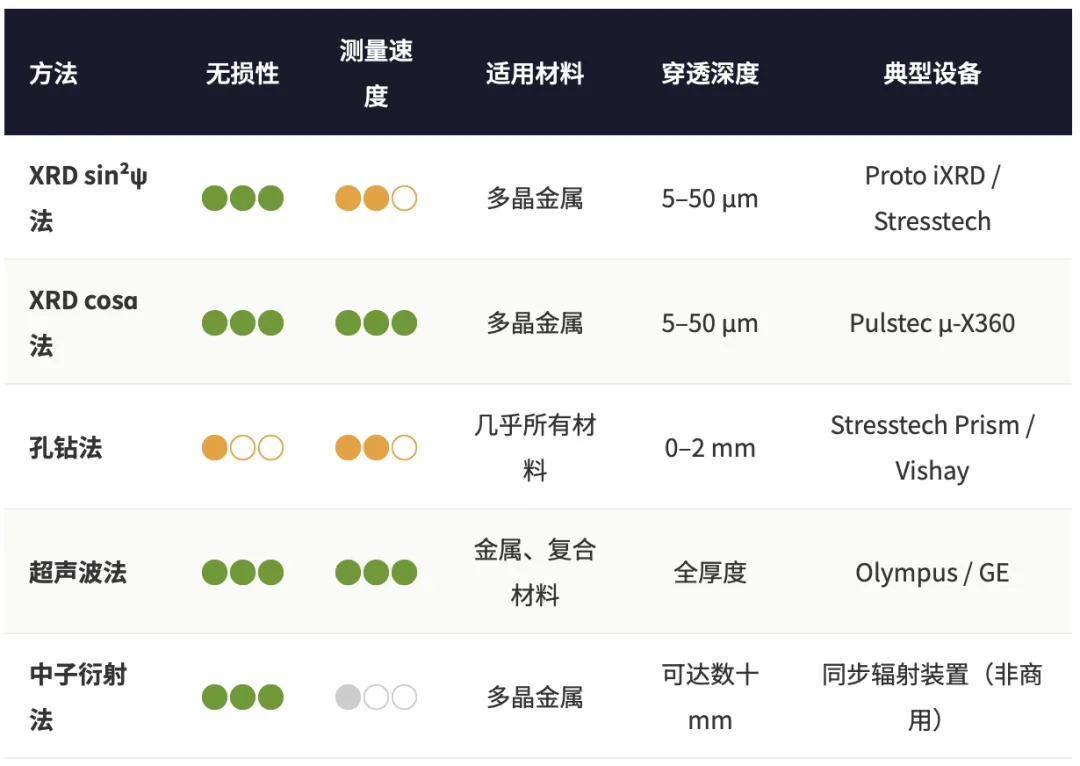

五、方法横向对比：sin²ψ vs cosα vs 孔钻法

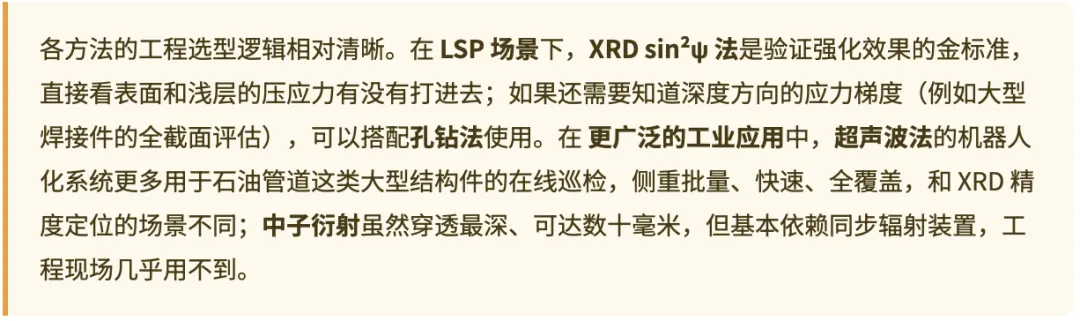

选型的时候，品牌其实是次要的，先得想清楚用哪种方法测。不同场景适合的方法差别很大：

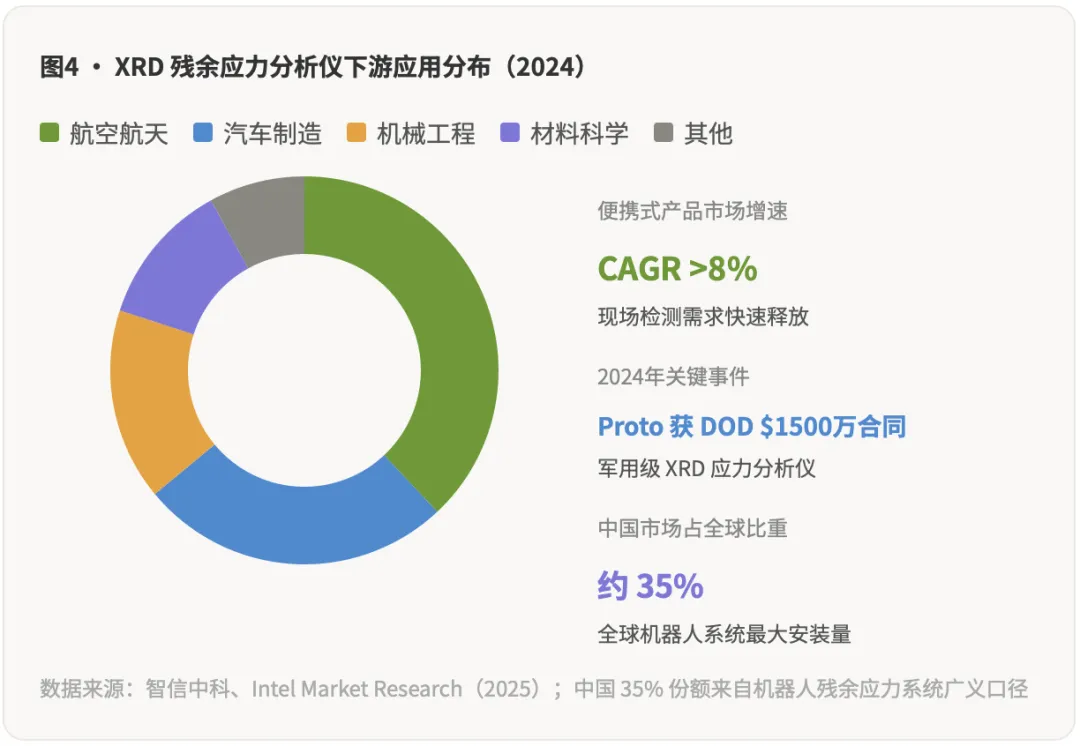

六、下游应用：航空依然是最大驱动力

汽车是增速最快的方向，这里有个很有意思的现象：日本 Pulstec 的 cosα 仪器凭借测量快的优势，已经在不少汽车 OEM 的产线上实现了"每件必测"——齿轮、弹簧、轴承、曲轴这些疲劳关键零件，下线就测应力，不合格不出厂。这个模式如果在国内汽车行业推开，市场空间相当可观。

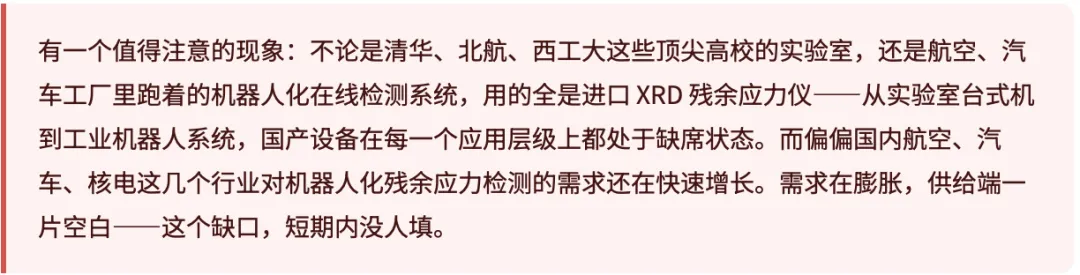

七、中国市场：需求第一，机器人化应力仪却全靠进口

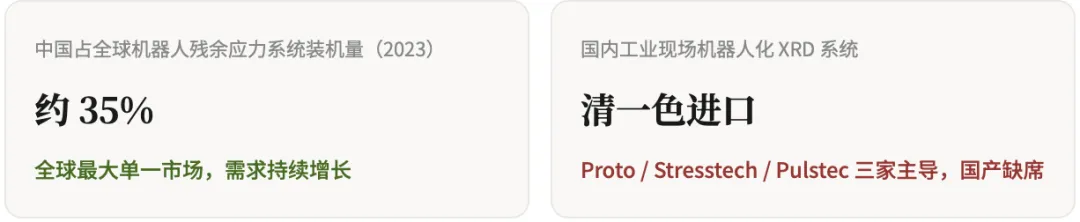

中国是全球机器人残余应力测量系统装机量最大的市场，2023 年占全球安装量约 35%。拉动这个数字的，是国内航空发动机、核电、高铁、新能源汽车几个产业的集中爆发——这些领域的关键零部件疲劳寿命管控要求越来越严，机器人化 XRD 残余应力在线检测正在从"锦上添花"变成"刚性需求"。

目前在国内工业现场真正跑起来的机器人化 XRD 残余应力测量系统，基本是三个外资品牌在撑：Proto roboXRD主要进入航空航天客户，用于发动机叶片、机匣类零件的全自动应力映射；Stresstech Xstress Robot在汽车和轨道交通领域有渗透；Pulstec μ-X360J配合机器人臂的组合，凭借 cosα 法的测量速度优势，在汽车零部件产线上有一定应用。需要说明的是，这三套系统在国内均通过代理商销售，本地化服务和售后响应能力相对有限，但客户也没有太多选择余地。

国产机器人化 XRD 残余应力系统目前完全空白，卡点集中在三处：高分辨率位置灵敏探测器（PSSD/NMOS）至今无成熟国产替代；精密测角仪要求角度误差控制在 0.001° 量级，国内尚无工业级产品；机器人路径规划与应力解算的深度软件集成，国内也几乎没有积累。国内现有的 XRD 残余应力仪企业，产品线均集中在台式实验室仪器阶段，机器人化集成方向目前尚无成熟布局。

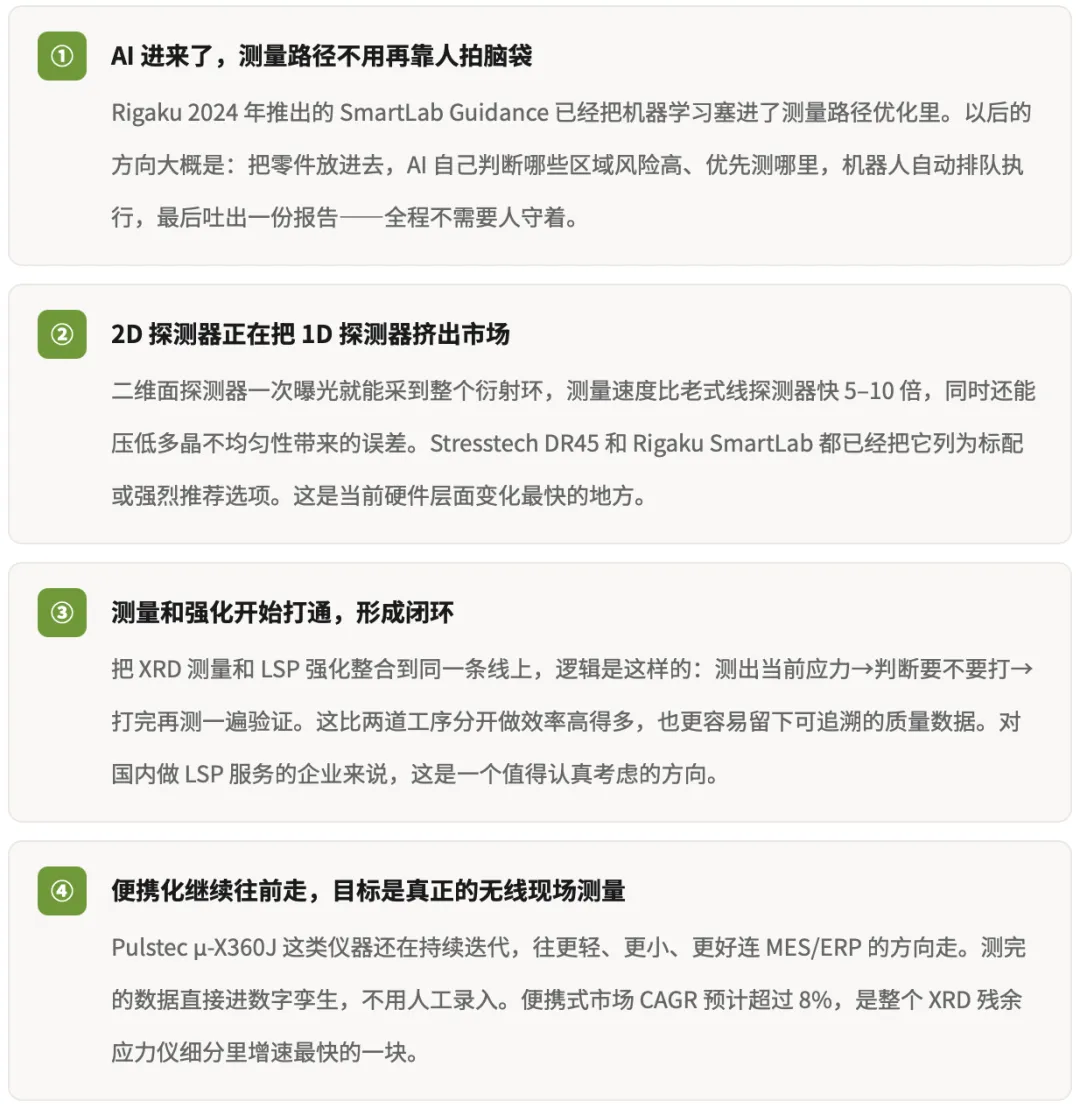

八、技术趋势：未来五年值得盯着看的四个方向

结语

我们之前写过 LSP 的市场，也写过高功率脉冲激光器。说实话，测量仪器这个市场比那两个都小，细分 XRD 仪器才 3630 万美元，放在制造业里不算什么大数字。

但它的价值不在体量，在于地位。没有这双"眼睛"，LSP 打完之后你不知道效果怎么样，发动机叶片服役了多久你不知道应力还剩多少，增材制造件的后处理你不知道做没做到位。它是整条残余应力工程链路的质量基础。

国内现在的状态很清晰：需求在这里，买家在这里，35% 的全球装机量都在中国，但国内连一套真正工业级的机器人化 XRD 残余应力测量系统都拿不出来。探测器、测角仪、软件集成——三个卡点同时存在，供给端的空白短期内不会填上。哪个团队能把这件事系统性地啃下来，机会是实实在在的。
