新能源汽车充电桩产业链全景分析:市场规模、技术趋势与218家核心企业名录
充电桩产业链企业众多。在充电桩核心部件制造领域、充电桩集成制造以及运营各个环节均有国内充电桩产业链企业众多。在充电桩核心部件制造领域、充电桩集成制造以及运营各个环节均有国内企业布局，产业链较为完备。
随着近几年充电桩行业的快速发展，产业链企业通过往上游或往下游进行延伸，出现一家企业在几个环节均有布局的情况，例如盛弘股份、通合科技等，自制充电模块，也做充电桩的集成。企业通过产业链上下游布局，能够提升自身盈利能力，有利于保持行业竞争力。也做充电桩的集成。企业通过产业链上下游布局，能够提升自身盈利能力，有利于保持行业竞争力。
未来充电桩需求非常旺盛，充电桩业务仍是桩企盈利高增长点。
什么是充电桩？
充电桩，是用来给电动汽车（EV）充电的设备，是传统加油站及gas pump的替代品。它的功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑和居民小区停车场或充电站内。可根据不同的电压等级为各种型号的电动汽车充电。
目前，国内电动汽车的充电网络主要由三部分组成：
一是家庭充电，一般由纯电动车的车主和车企安装；
二是目的地充电，一般是在酒店、餐馆、写字楼、商场、社区、学校等地区，由特斯拉等车企或物业提供车位并安装；
三是公共充电站，主要解决主干路网上的充电问题。

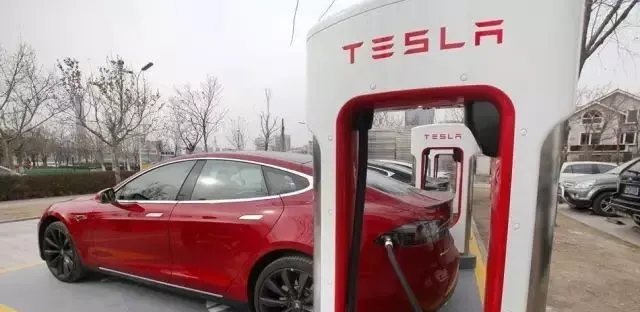

除了普通的充电桩外，还有一种快速充电桩，能在短时间内迅速为电动汽车充电。最有名的快速充电桩当属特斯拉（Tesla Motors）的 Supercharger Station了，它能在30分钟内为Tesla的Model S充满约80%的电量，堪称super fast.
充电桩分类
电动汽车充电桩主要分为直流充电桩，交流充电桩和交直流一体化充电桩。除此之外，还可根据不同的使用方式及功能再进行细分：
|
方式 |
类别 |
功能 |
|
按充电方式 |
交流充电桩（栓） |
为电动汽车车载充电机提供交流电源的供电装置，同时具备监控充电电池状态，计量计费功能。 |
|
直流充电桩（栓） |
为电动汽车动力电池提供小功率直流电源的供电装置。 |
|
|
交直流一体充电桩（栓） |
交直流一体式电动汽车充电桩既可实现直流充电，也可以交流充电。 |
|
|
按安装方式 |
公共充电桩 |
建设在公共停车场结合用车泊位，为社会车辆提供公共充电服务的充电桩。 |
|
专用充电桩 |
建设单位自有停车场，为单位内部人员使用 的充电桩。 |
|
|
自用充电桩 |
建设在个人自有车库，为私人用户提供充电 的充电桩。 |
|
|
按充电时间 |
快充 |
时间短，充电可在20-120分钟内，但严重消耗电池寿命适用于急充。 |
|
普通充 |
需要5-8h左右，可以满足车主在公寓或住所附近为私家车充电的需求。 |
充电桩基本组成部件
电动汽车充电桩主要由桩体、电气模块、计量模块等部分组成。一般具有电能计量、计费、通信、控制等功能。
充电桩国际技术标准
|
制定方 |
相关规定 |
|
|
IEC61851：规定了电动汽车与充电设施的连接要求以及交直流充电设施的自身要求 |
|
|
IEC62196—1：规定了充电桩插头插座的基本要求，IEC62196—2规定了交流充电桩的尺寸和互换性要求 |
||
|
IEC62196—2：规定了交流充电桩的尺寸和互换性要求 |
||
|
IEC62196—3：规定了直流充电桩的尺寸和互换性要求 |
||
|
美国汽车工程师协会SAE |
SAEJ2847：规定了电动汽车与充电设施之间的通信要求 |
|
|
SAEJ2953：规定了电动汽车与充电设施之间的互通性要求 |
||
|
SAEJ2894/2：规定了充电设备电能质量/测试办法 |
||
|
日本电动汽车快速充电器协会CHAdeMO |
CHAdeMO标准规定了直流充电桩的接口和通信协议以及电动汽车与充电设施之间通过CAN总线通信 |

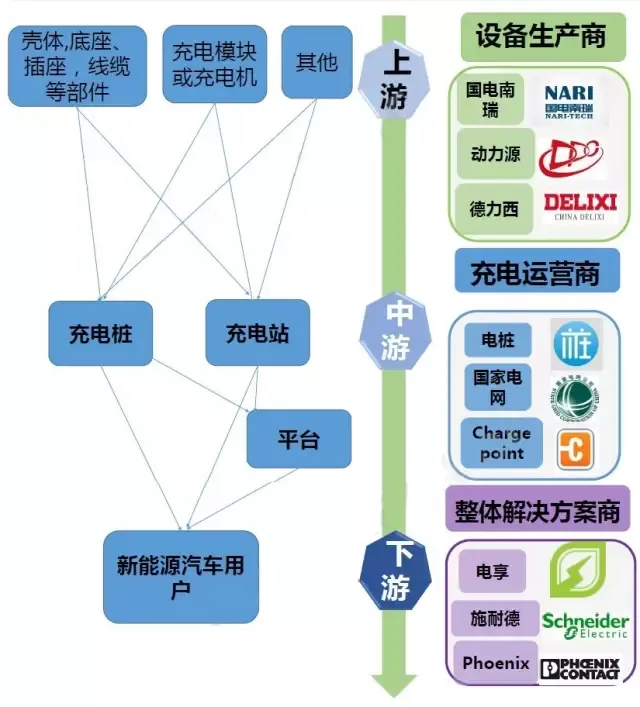

充电桩产业链
充电桩产业链条上的重要角色有：充电运营商、设备生产商、整体解决方案商。这三者都扮演了重要的角色，且常常相互重合。

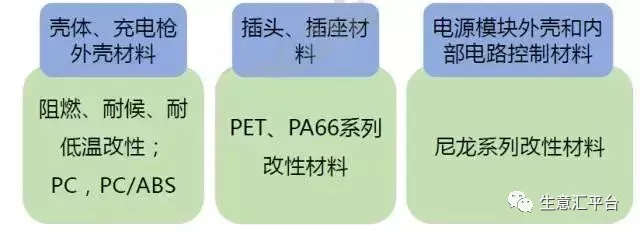

充电桩各主要部件材料
充电桩各主要部件材料
充电桩各主要部件材料

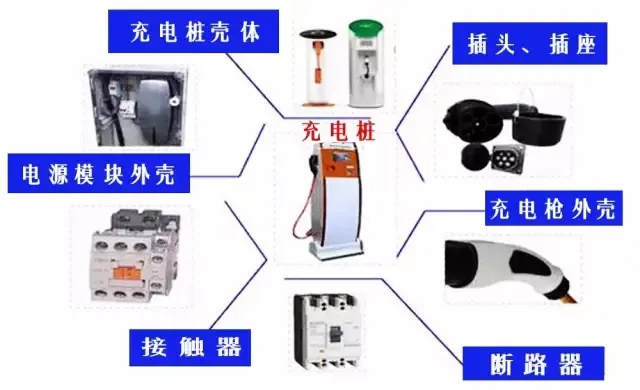

1.在充电桩设备中，使用塑料的比例很高，充电桩壳体、充电桩插头插座、接触器、断路器、充电枪外壳、电源模块外壳都用到塑料。
2.新能源汽车充电桩塑料要求具备阻燃、耐候、耐低温、壳体绝缘、耐老化等性能，这样才能使得充电桩在遇到突发火灾时，不易燃烧，减轻事故伤害；能经受极端恶劣天气，材质不易发生改变；保证低温使用效果；经历自然界的各种条件后，依然能够保证质量，不易老化。
充电桩成本分析
充电桩各主要部件材料
充电桩各主要部件材料

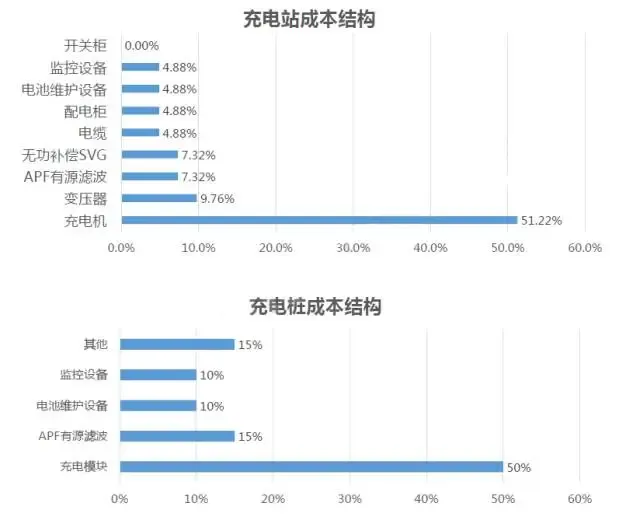

从成本构成来看，充电机、充电模块为充电核心设备，占充电设施总成本的45%-55%。其中，充电模块/充电机占充电系统成本近50%。充电站的投资成本为250万元，配电设施成本在160万元左右。
充电桩造价：一个普通桩的成本均价在5千-2万人民币，一个快充桩成本普遍在10-15万。

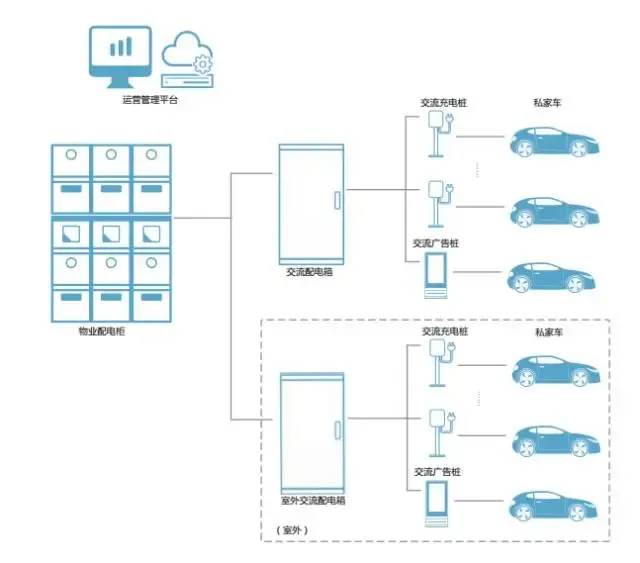

充电桩地产物业解决方案——
优势：
-
节约空间及成本，单项交流充电桩同时支持壁挂式、落地式，因地制宜
-
低运营成本：可配套运营管理系统，降低管理成本
-
充电支付方便：支持刷卡支付、二维码扫码（微信、支付宝等）支付
-
在人流量较大的停车场出入口、可安装交流广告桩
-
安全可靠，充电桩具备多种保护功能，充电桩倾斜达30°以上时，其自动断电，保障充电安全

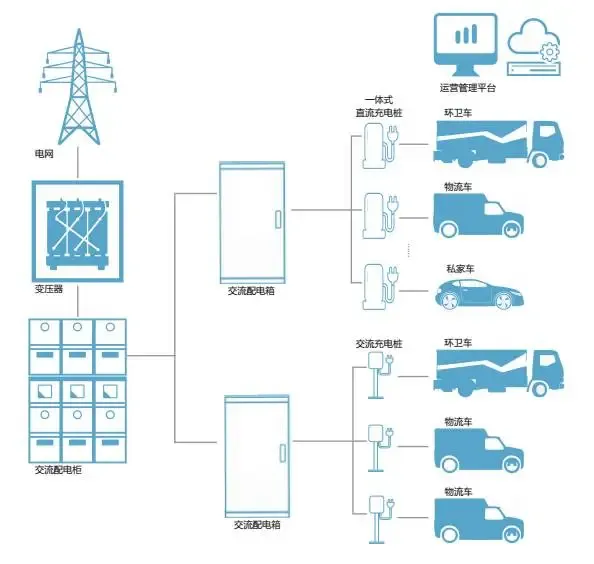

专用枢纽充电桩解决方案——
优势：
-
系统的灵活性较高，充电桩可以通过多种方式与运营系统交互数据
-
晚上充电，白天快速补电，主要利用波谷时段充电，降低充电成本
-
安全可靠，充电桩具备多种保护功能，充电桩倾斜达30°以上时，其自动断电，保障充电安全

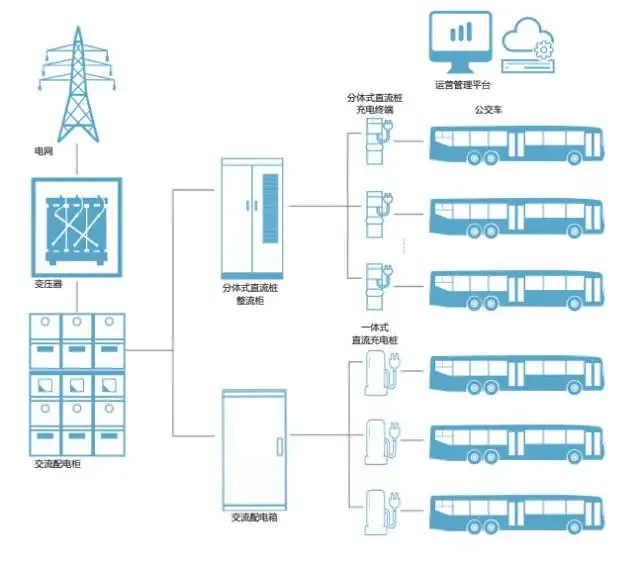

专用分散式充电桩解决方案——
优势：
-
系统的灵活性较高，充电桩通过以太网或无线方式直接接入运营管理平台
-
同时支付刷卡、手机APP微信公众号等方式启动充电，支持微信、支付宝等移动支付
-
兼容性强，充电桩具备多种保护功能，充电桩倾斜达30°以上时，其自动断电，保障充电安全。
公共充电桩解决方案——
优势：
-
系统的灵活性较高，充电桩可以通过Ethernet/3G/4G等多种方式与系统交换数据
-
灵活适配，充电站配置各类充电桩，用户可以自由、灵活选择快充、慢充，合理分配时间
-
支付方式简单、支持刷卡支付，也可以二维码支付（微信和支付宝等）
-
兼容性强，同时兼容新旧国标的新能源汽车充电
-
安全可靠，充电桩具备多种保护功能，充电桩倾斜达30°以上时，其自动断电，保障充电安全

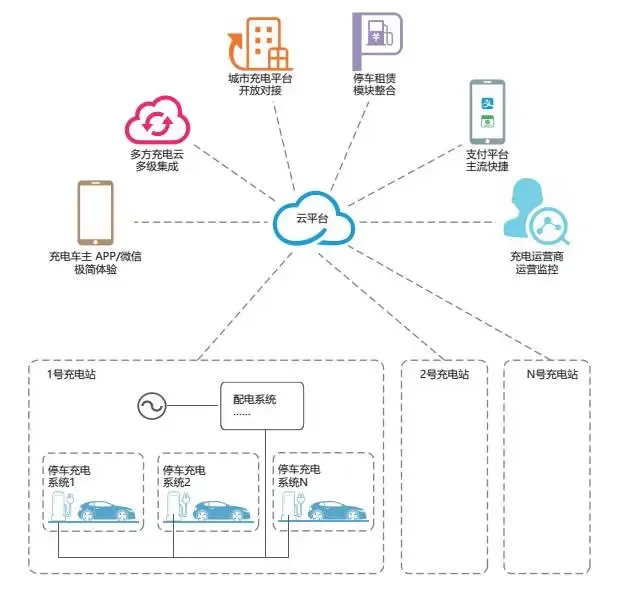

运营管理系统——
-
提高充电站运营管理效率
附充电桩厂商名录
充电桩各主要部件材料
充电桩各主要部件材料
充电桩产业链各环节企业（据不完全统计）
产业链上游企业
充电模块：英飞源、优优绿能、永联科技、特来电、通合科技、华为、英可瑞、麦格米特、盛弘股份、凌康技术、科华数据等；
充电枪：胜蓝科技、公牛集团、沃尔核材、永贵电器、中航光电、博拉图、联嘉祥等；
充电线缆：昆山沪光、壹连科技、天海集团、营口阿部、柳州双飞、金亭、鑫宏业等；
连接器：中航光电、力达、康尼、永贵、得润电子、巴斯巴等；
熔断器：良信电器、北元电器、中熔电器、好利科技、巴斯曼、正泰电器、德力西等；
滤波设备：国电南瑞、炬华科技、奥特迅、东方电子、森源电气、思源电气、盛弘股份等；
电度表：国电南瑞、炬华科技、奥特迅、东方电子等；
接触器：群英、二一三电气、松下电器等；
外壳：安拓普、普利特、万马高分子、金发科技、国恩股份、科信高分子等；
产业链中链企业
集成制造：国电南瑞、许继电气、中恒电气、科陆电子、盛弘股份、易事特、通合科技、动力源、科士达、奥特迅、特锐德、万马股份、中天科技、和顺电气、思源电气、英威腾、绿能慧充、金冠电气、炬华科技、香山股份、重庆惠程等；
运营：星星充电、特来电、国家电网、云快充、南方电网、依威能源、汇充电、万马爱充等；
产业链下链企业
第三方平台：小桔充电、e充电等；
车企：比亚迪、特斯拉、小鹏、蔚来、理想等。
资料来源：万得，iFinD，行行查，新材料在线网，中银证券
以下218家企业名录更新至2020年：
| 序号 | 充电设施公司名称 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号 | 充电设施企业 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号 | 充电运营服务商 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号 | 充电模块品牌企业 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号 | 充电桩零部件品牌 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号 | 充电枪品牌企业 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号 | 线缆企业 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号 | 充电设施新锐企业 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
