Tesla Dojo 超级计算机深度技术介绍与全面分析(下)

本文在《Tesla Dojo 超级计算机深度技术介绍与全面分析（上）》的基础上继续分析Tesla Dojo 超级计算机。

2.2 自定义指令集 TISA 与数据通路

D1 使用 Tesla Instruction Set Architecture（TISA），非标准 ISA。指令编码高度压缩，支持零开销循环、条件执行和软件流水。编译器从 PyTorch/XLA 前端生成 TISA 二进制。数据通路亮点：

• 向量寄存器文件 128×1024-bit。

• 矩阵单元采用 2D systolic array，输入站（Input Station）缓存激活，权重站（Weight Station）缓存权重，输出站累加结果。

• 支持配置精度：BF16（标准）、CFP8（Configurable Fixed Point 8-bit，Tesla 自定义，动态调整指数范围，视频训练中损失极小但带宽减半）。

CFP8 格式详解：8-bit 浮点，1 符号位 + 4 指数位 + 3 尾数位（可配置），相比 FP8 更灵活，在视频数据（动态范围有限）中精度损失 <0.1%，但计算密度提升 4 倍。

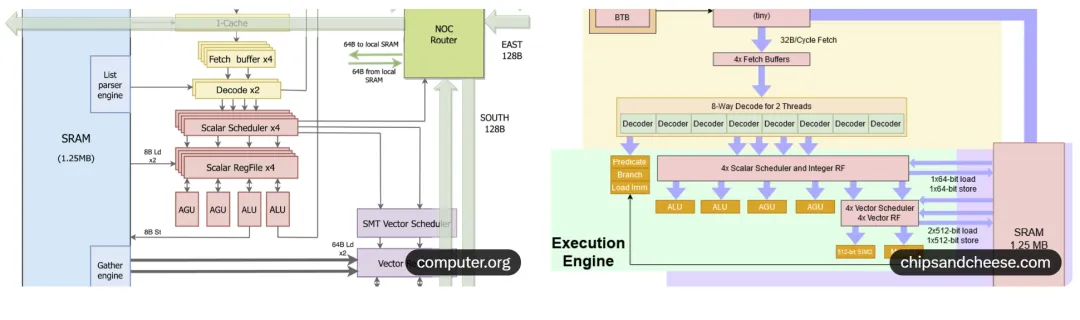

以下是 CFP8 格式与 systolic array 图：

2.3 I/O 与片上网络

D1 边缘集成 40 组高速 SerDes，每组 112 Gbps，总 off-chip 带宽 4.5 TB/s（四方向各 1.125 TB/s）。片上网络为 2D mesh + torus，带宽密度 >10 TB/s/mm。单芯片峰值性能：

• BF16：362 TFLOPS

• CFP8（密集）：~1 PFLOPS（Tesla 内部评测）

• 功耗：400-650W（视负载）

3.Training Tile：晶圆级集成（System on Wafer）革命性设计

Dojo 最大创新是 Training Tile：直接在 300mm 晶圆上集成 25 个 D1 芯片（5×5 阵列），不切割封装，使用 Through-Silicon Via（TSV）垂直互联 + 重新布线层（RDL）形成单一巨型“芯片”。

3.1技术细节

• 面积：约 762 mm × 762 mm（整晶圆）。

• 计算核心：8850 个训练节点（354×25）。

• SRAM 总量：11 GB（442 MB × 25）。

• 内部带宽：TSV 密度 >100 万根/芯片间，单向带宽 >50 TB/s，芯片间延迟 <10 ns。

• 边缘 I/O：每个方向 4.5 TB/s（继承 D1），总 off-tile 18 TB/s。

• 电源交付：创新集成 Voltage Regulator Module（VRM）直接在晶圆背面，输入 48-52V 电网电压，降压至 0.8V 核心电压，效率 >95%，避免传统 PCB 损耗。

• 冷却：双相浸没式或微通道液冷，直接接触硅背面，热流密度支持 1 kW/cm²。

这种 wafer-scale 设计解决了传统多芯片模块（MCM）的封装良率、信号完整性和成本问题。Tesla 声称同等计算密度下成本仅 NVIDIA 的 1/5-1/10。

以下是 Training Tile 高清实物与结构图：

3.2 TSV 互联与良率挑战

TSV 直径 ~5μm，间距 ~20μm，垂直贯穿硅片实现芯片间全互联。Tesla 与 TSMC 合作开发专用工艺，良率从早期 <30% 提升至 2024 年 >70%。缺陷芯片可通过冗余路由绕过。

4.系统级架构：从 Tile 到 Exapod

4.1 System Tray

单个 Tray 集成 6-8 个 Training Tile + Dojo Interface Processor（DIP，基于 x86 或 ARM，处理主机通信、存储接口）。Tray 尺寸约 1m × 1m，功耗 100-120 kW。

4.2 Cabinet 与高维网络

多个 Tray 垂直堆叠成 Cabinet，采用 5D Torus 网络拓扑（Tesla 专利）：每节点 10 个方向链路（每方向 9 TB/s），总带宽 >1 EB/s（Exapod 级）。无阻塞、低延迟，支持 AllReduce 等集体通信原语硬件加速。

4.3 Exapod 完整系统

一个 Exapod 包含 120 个 Training Tile（3000 个 D1，超过 100 万训练节点）：

• 峰值性能：1.1 ExaFLOPS（BF16/CFP8）

• 总 SRAM：>1.3 TB

• 总功耗：~1.5 MW

• 体积：单个机柜集群

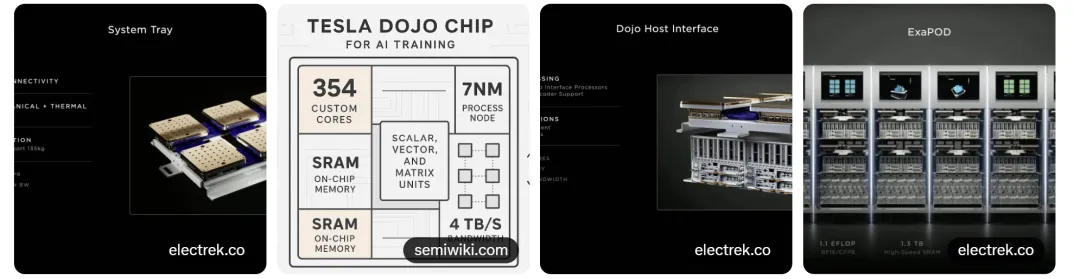

以下是系统级架构与机柜照片：

5.电源交付与热管理技术细节

5.1 集成 VRM 电源系统

传统超级计算机电源损耗占 20-30%，Dojo 在晶圆背面集成 DC-DC 转换器，直接 52V 输入 → 0.8V 输出，效率 97%，热损极低。

5.2先进冷却方案

采用微通道冷板 + 两相冷却液（可能为 Novec 或类似），直接嵌入晶圆背面，热传递系数 >100 kW/m²K。Buffalo 数据中心曾因 Dojo 上电导致电网跳闸（2022 年），反映其极端功率密度。

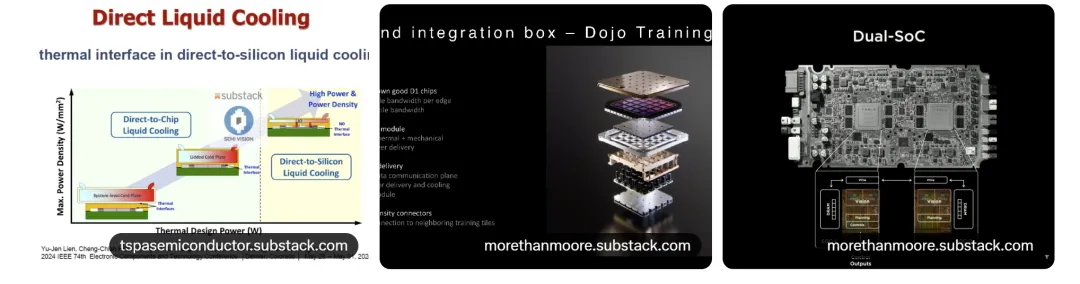

以下展示了电源与冷却相关图表：

6.性能实测与 NVIDIA 深度对比

理论上，单个 Training Tile（9 ExaFLOPS CFP8）在视频训练中可超 8 节点 DGX A100 系统 4-6 倍。实测（2024 年数据）：

• Dojo 1 Exapod ≈ 8000-12000 H100（MLPerf 类似负载）

• 能效：Dojo 约 2-3× NVIDIA（同等性能功耗更低）

• 成本：Tesla 内部估算 <1/5

但软件瓶颈明显：缺乏 CUDA 生态，编译器优化空间大。

7.软件栈与训练流水线集成

Dojo 软件栈包括：

• 前端：PyTorch + XLA 编译器

• 中间层：Tesla 自定义 Graph IR

• 后端：TISA 代码生成 + 运行时调度

• 集体通信：硬件加速 AllReduce，效率 >95%

在 Tesla “数据引擎”中，Dojo 处理从车辆采集 → 自动标注 → 端到端训练 → 模型压缩部署的全流程。

8.挑战、风险与未来展望

主要挑战：

1. 晶圆级良率与制造难度（大芯片缺陷指数增长）

2. 软件生态落后

3. 通用性差（仅视频训练高效）

4. 早期部署电力基础设施压力

未来 Dojo 3（基于 AI5，预计 3-5nm 工艺，单芯片 >10 PFLOPS）将解决这些问题。Space Dojo 构想若实现，将开创太空计算先河。

Dojo 代表 AI 硬件极致定制化方向，其 wafer-scale、集成电源冷却、自定义格式等创新已深刻影响行业。即使短期依赖 NVIDIA，长期看 Dojo 是 Tesla AI 霸权的核心基石。
