全球碳化硅市场风云变幻之Wolfspeed

北卡罗莱纳州立大学（North Carolina State University）,坐落在北卡罗莱纳州的首府---罗利市（Raleigh）。北卡罗来纳州立大学（NCSU）被广泛认为是全球碳化硅（SiC）功率电子领域的鼻祖和发源地。

NCSU在将碳化硅（SiC）从理论转化为实际应用，以及孵化出全球龙头企业这两个关键维度上，确实取得了开创性的、无可争议的成就。

1989年，北卡罗莱纳州立大学（NCSU）的贾扬特·巴利加 (B. Jayant Baliga) 教授首次从理论上阐述了将碳化硅用于电力电子设备的巨大优势。他提出的“巴利加品质因数”（BFM）表明，与传统的硅材料相比，碳化硅的导通电阻可降低230倍，这意味着功率损耗将大幅下降。这一理论预言了宽禁带半导体将是功率器件的未来。

“巴利加品质因数”（Baliga Figure of Merit，简称BFM或BFOM）是一个用于衡量半导体材料在功率电子器件中应用潜力的关键指标。BFM量化了某种半导体材料相比于传统硅（Si）材料，在制造高压、高效功率器件时的理论优势。

BFM的核心目的是评估和比较不同半导体材料在实现高击穿电压的同时，保持低导通电阻的能力。BFM值越高，意味着该材料在理论上能制造出性能越优越的功率器件。

高击穿电压：器件能承受的最高电压，决定了其应用的电压等级。

低导通电阻：器件导通时的电阻，直接决定了其工作时的能量损耗（功耗）。电阻越低，效率越高，发热越少。

巴利加品质因数的计算公式如下：

εs:是材料的介电常数

μn:是材料的电子迁移率，代表电子在材料中移动的难易程度

EC:是材料的临界击穿电场强度，代表材料能承受的最大电场而不被击穿

BFM之所以将击穿电场强度EC进行三次方运算，是因为它对器件性能的影响最为显著。材料的禁带宽度越宽，其临界击穿电场强度通常也越高。碳化硅（SiC）的BFM值远高于硅，这正是它能制造出更高效、更小巧的功率器件的根本理论依据。

1987年，该校研究生约翰·帕尔默（John Palmour）申请了一项关键专利（专利号：US4875083A，主要内容是在碳化硅（SiC）衬底上形成MOS（金属-氧化物-半导体）电容器结构的技术），这项技术直接催生了碳化硅基MOSFET晶体管的发明，为后续的商业化产品铺平了道路。

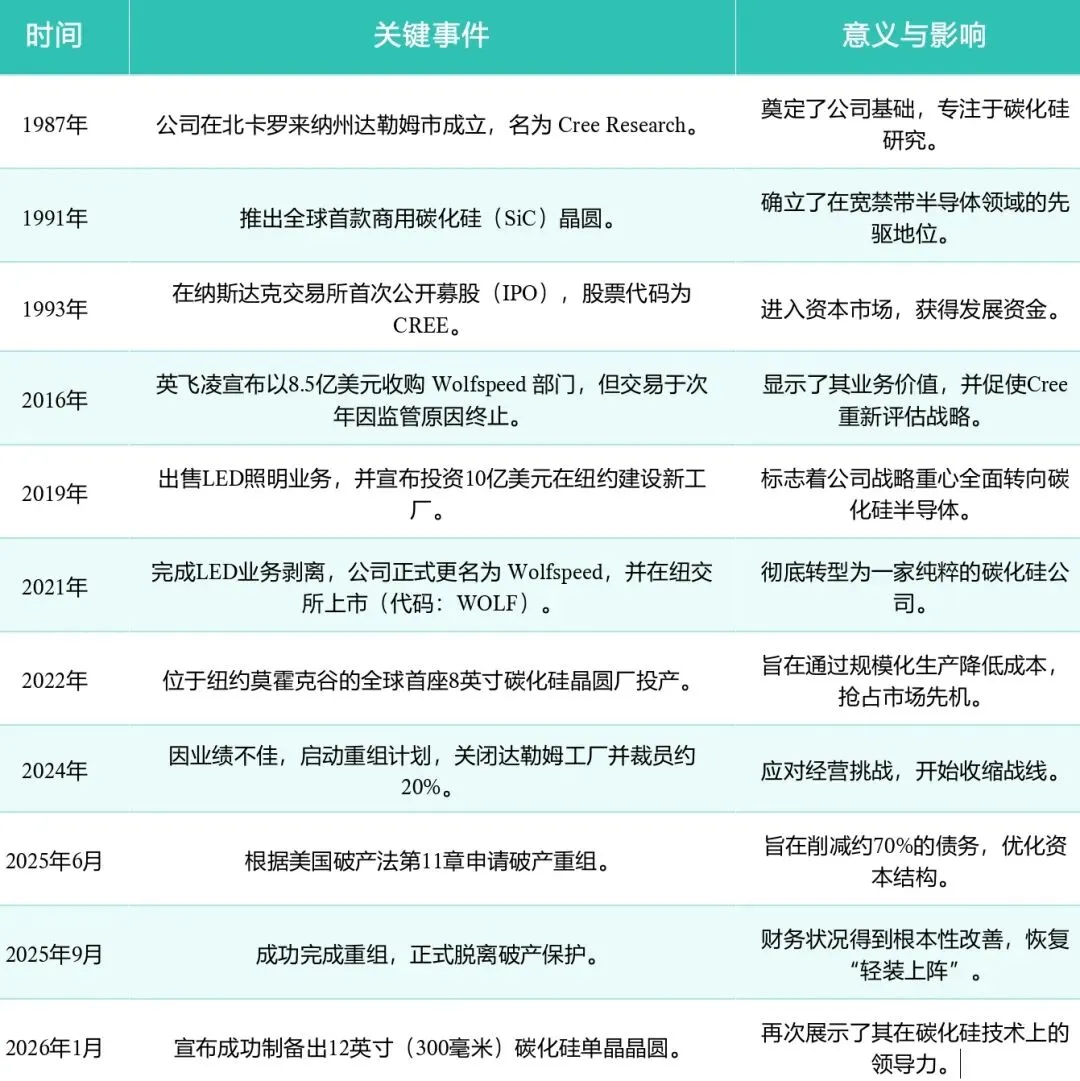

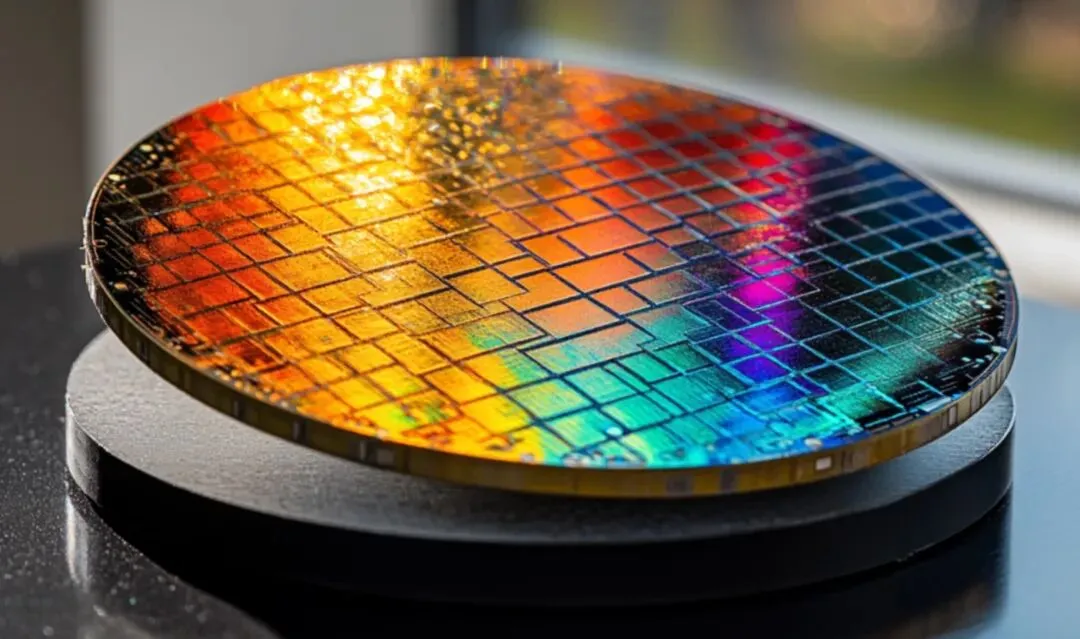

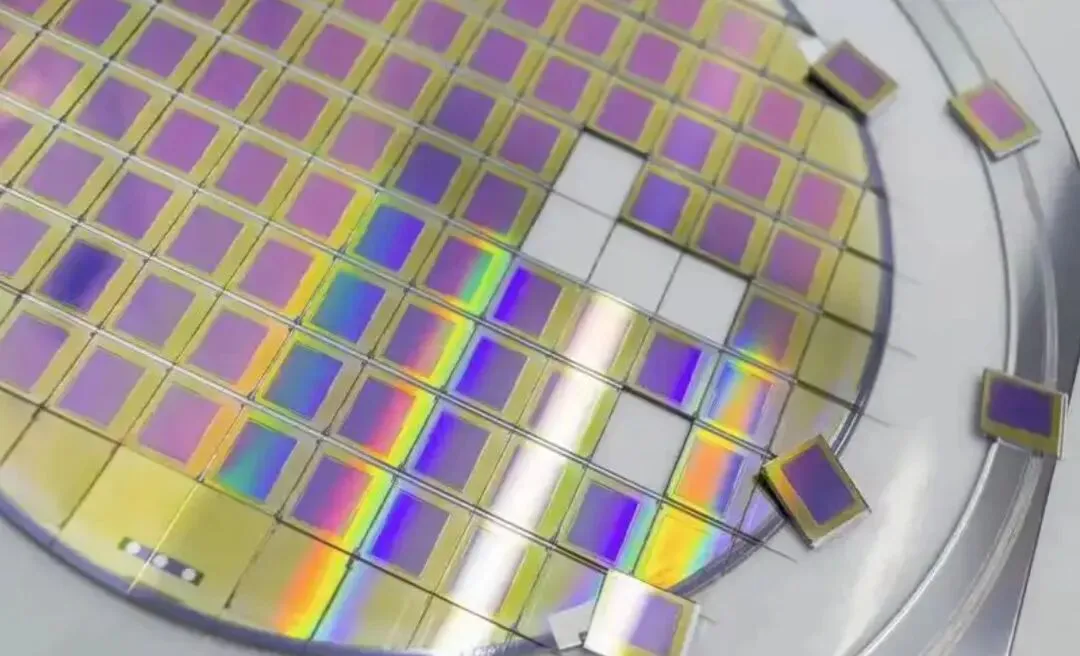

这项专利不仅是学术上的突破，更是商业化的起点。同年，帕尔默基于这项技术在1987年联合创立了Cree公司（即现在的Wolfspeed），并最终在1991年推出了全球首款商用碳化硅晶圆，随后在2011年推出了全球首款商用SiC MOSFET。

在很长一段时间里，Cree拥有三大业务部门：LED芯片、LED照明和专注于功率与射频的 Wolfspeed 部门。随着照明业务增长放缓，Cree开始剥离该业务，全面转向半导体行业。

2019年，出售旗下LED照明部门。2020年，出售LED产品事业部。2021年10月，Cree正式更名为Wolfspeed，并在纽约证券交易所上市，股票代码为：WOLF，标志着公司彻底转型为一家纯粹的碳化硅半导体企业。特斯拉Model 3大规模采用碳化硅器件，引爆了新能源汽车市场的需求，Wolfspeed 作为行业龙头备受市场看好，股价和市值在2021年达到顶峰。

Wolfspeed 上市以后的2021-2024年里，采取了高负债的激进扩张策略，投入数十亿美元在美国纽约和德国等地建设新工厂，以抢占市场先机。激进扩张导致产能利用率不足，巨额债务和利息支出使公司陷入严重亏损。2025年6月30日，Wolfspeed 根据美国破产法第11章申请破产重组，以削减约70%的债务（约46亿美元）。

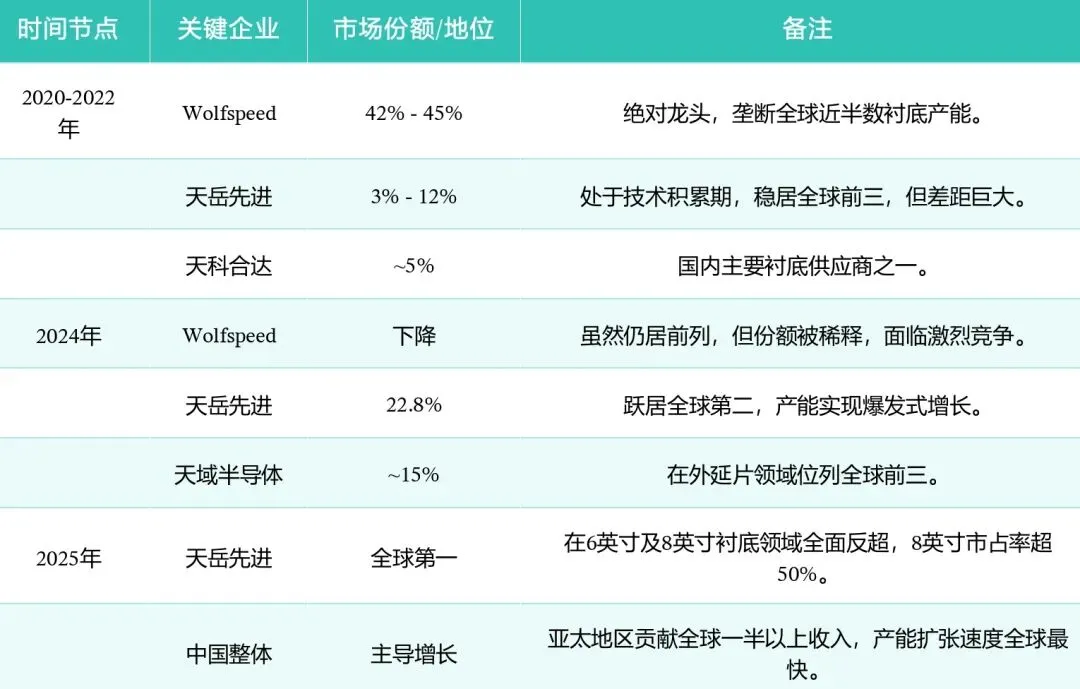

2022年以前，Wolfspeed是全球碳化硅市场的绝对霸主。碳化硅衬底环节，Wolfspeed占据了全球约45%的市场份额，几乎垄断了高端产能。中国企业如，天岳先进（688234）和天科合达处于起步追赶阶段，全球市占率分别为3%和5%左右，主要受制于产能和技术良率。2024年，天岳先进以22.8%的市场份额跃居全球第二，紧追Wolfspeed，打破了美国企业的长期垄断。到了2025年，Wolfspeed破产之时，天岳先进在6英寸和8英寸碳化硅衬底的全球市场占有率双双登顶反超，其中8英寸产品市占率突破50%，成为全球市占率第一。

Wolfspeed的破产是内部战略失误与外部环境剧变共同作用的结果，其根本原因在于激进的产能扩张策略与高负债运营模式，遭遇了全球电动汽车市场需求放缓和中国厂商激烈竞争的双重打击。

Wolfspeed斥资数十亿美元在美国纽约州建设了号称“全球最大”的8英寸碳化硅晶圆厂（莫霍克谷工厂），并计划在北卡罗来纳州和德国建设新工厂。这些扩张计划主要通过举债融资，导致公司总债务攀升至约65亿美元。莫霍克谷工厂投产后，产能利用率长期徘徊在16%-25%的极低水平，远低于盈亏平衡点。巨额的固定资产投资未能转化为相应的收入和利润，反而带来了沉重的折旧负担和运营成本。

新工厂在生产过程中遇到了技术缺陷，导致良品率低于30%，远低于行业约70%的平均水平，这进一步推高了生产成本。

Wolfspeed严重依赖汽车市场（约占其收入的60%）。然而，2024年全球电动汽车销量增速骤然放缓，其核心客户如特斯拉、通用、奔驰等纷纷下调订单预期。特斯拉甚至宣布在其下一代电驱系统中大幅减少碳化硅用量，这对Wolfspeed造成了毁灭性打击。

以天科合达、天岳先进（688234）为代表的中国厂商通过技术突破和规模化生产，实现了成本的大幅降低。天科合达将6英寸碳化硅衬底的价格从约1000美元压低至400美元左右，仅为Wolfspeed等国际巨头价格的30%，直接击穿了Wolfspeed的成本底线。

美国《芯片与科学法案》曾承诺向Wolfspeed提供7.5亿美元的补助，但这笔被视为“救命钱”的资金迟迟未能到位。政府支持的落空，使得公司在资金链濒临断裂时失去了重要的外部援助。

Wolfspeed通过债务转股权（Debt-for-Equity Swap）的方式，大幅削减债务，并引入关键战略投资者。Wolfspeed的债权人同意将他们持有的债权转换为公司的股权，从而豁免了公司相应的债务。成功将其总债务削减了约70%（减少了约46亿美元），年度现金利息支出也降低了约60%。

此外，重组过程中有重要的新股东进入，其中最关键的是日本半导体巨头瑞萨电子（Renesas Electronics）。瑞萨电子并非以传统方式直接注入现金，而是将其此前与Wolfspeed协议中的约20亿美元采购预付款，转换成了Wolfspeed的股权、可转换票据和认股权证的组合。最终，瑞萨获得了Wolfspeed的大量股份，成为其第一大股东。公司的控制权转移到了以瑞萨电子和阿波罗全球管理公司（Apollo Global Management）为代表的债权人联合体手中，原股东仅获得了重组后新公司5%的股权。

根据Wolfspeed在重组计划生效时（2025年9月29日）的估值为26亿美元。2026年，Wolfspeed（WOLF）已经成功走出了2025年的破产重组程序，正处于一个轻装上阵后的战略调整与业务恢复期。

重组后，Wolfspeed关闭了效率较低的达勒姆（Durham）6英寸（150mm）晶圆厂，将全部资源集中于更具竞争力的莫霍克谷（Mohawk Valley）8英寸（200mm）晶圆厂，以提升规模效应和盈利能力。在2026年1月刚刚宣布，成功制造出的是12英寸（300mm）的碳化硅单晶晶圆。

面对电动汽车（EV）市场需求的短期疲软，Wolfspeed积极调整战略，不再单一依赖汽车市场。一个显著的亮点是，其AI数据中心业务在重组后表现强劲，营收环比激增50%，成为新的增长引擎。Wolfspeed 的数据中心业务收入在过去三个季度实现了翻倍增长，并正与合作伙伴共同推动从传统400V架构向下一代800V人工智能平台的转型。

全球碳化硅市场格局的风云变幻，是一场从美国龙头Wolfspeed的垄断神话破灭，到中国厂商凭借技术与成本优势强势崛起，最终实现产业权力重心东移的深刻变革。曾以技术锋芒领跑赛道，却因扩张过急折戟沉沙；破产重组后重整旗鼓，如今在追赶路上步步为营，每一寸前行都浸透着昔日教训与重生决心。
