计算机主板与 BIOS 核心技术解析:硬件基础与底层控制的核心逻辑
主板承载计算机的核心组件，BIOS 负责硬件与软件之间的底层控制。两者共同决定计算机的启动和运行逻辑。无论服务器还是台式机，主板的设计与 BIOS 的实现方式，都会影响系统的稳定性、兼容性和基础性能。本文介绍主板的硬件架构、关键接口，以及 BIOS 的工作原理、运行流程与调试方法。
一、硬件组件
计算机系统运行依赖各类硬件配合，它们通过主板完成数据交互和指令传输。主要组件包括 CPU、内存、硬盘、电源、外设和主板。
（一）CPU
CPU（中央处理单元）解析和执行指令，协调各硬件工作。不同应用场景下的 CPU 配置不同：消费级设备常见单核心、双核心，服务器设备多为 4 核心、8 核心或更多，核心数量影响并行计算能力。
衡量 CPU 性能的参数有主频、核心数量和支持的内存容量。主频越高，单核心运算速度越快；核心越多，多任务处理能力越强；支持的内存容量决定了系统可扩展的上限，在数据处理场景中较为关键。
（二）内存
内存用于存放运行中的程序和数据。断电后数据丢失，这一点与硬盘不同。内存读写速度不足时，CPU 会等待，导致系统卡顿。
内存的主要参数包括容量与频率，容量常见 8G、16G、32G，容量越大，可同时加载的程序和数据越多。频率以 MT/s 为单位，常见规格有 2400、2133、1866、1600、1333、1066，频率越高，读写速度越快。通过内存标识可识别参数，例如标识中的 10600 除以 8 得 1333，即频率为 1333 MT/s。
（三）硬盘
硬盘用于长期存放操作系统、应用软件和用户数据，断电后数据不丢失。从技术架构上分，固态硬盘（SSD）读写速度更快、抗震性更好，机械硬盘（HDD）容量更大、成本更低。从物理尺寸上分，2.5 寸多用于笔记本，3.5 寸用于台式机和服务器。
（四）电源与外设
电源为所有硬件提供电力。功率不足可能导致硬件无法正常工作或损坏。
外设主要包括 USB 设备和 PCI 设备。USB 设备有鼠标、键盘、光驱、U 盘等，通过 USB 总线实现即插即用。PCI 设备包括网卡、显卡、RAID卡等，通过主板的 PCI 插槽扩展，提供网络连接、图形处理、数据吞吐等功能。

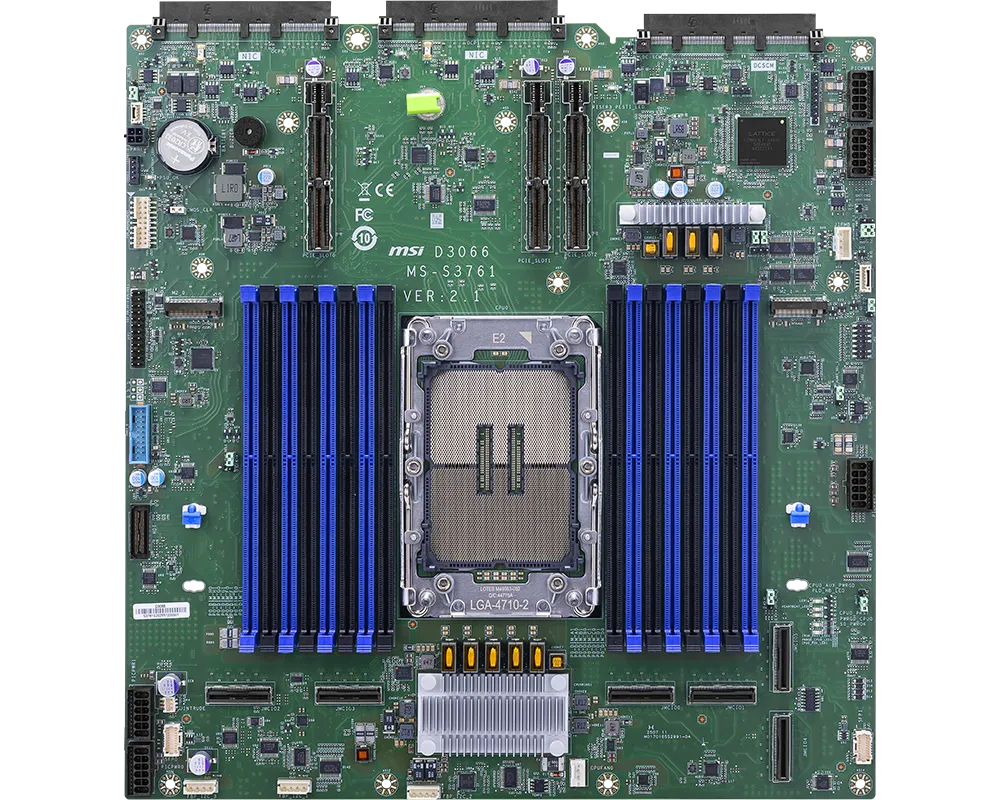

二、主板
主板集成了主要元器件和电路，所有核心硬件通过接口和插槽连接到主板，完成数据传输。主板的设计架构、芯片组布局和接口类型决定了硬件兼容性、扩展能力和传输效率。其核心架构为 CPU+PCH 的芯片组结构，配备多种标准化插槽与接口。
（一）核心芯片组：CPU+PCH
CPU 与 PCH共同完成系统硬件的管控和数据调度：
-
CPU 直接对接内存、PCIE 总线和计算核心，负责高速数据处理和传输。
-
PCH 一般焊接在主板上，表面覆盖散热片，对接 USB、SATA、低速 PCIE 等接口，负责低速数据传输和外设管控。
（二）核心插槽
主板为不同硬件设计了标准化插槽，各插槽物理上互不兼容：
-
CPU socket：CPU 专用插槽，不同型号对应不同插槽类型，硬件层面不兼容。
-
DIMM slot：内存专用插槽，DDR3 与、DDR4、DDR5 版本卡口位置不同，采用物理防呆设计。
-
PCIE slot：由 Intel 及一些大公司提出的 IO 传输总线标准插槽，采用高速串行通道，支持热插拔，根据带宽分为 ×1、×4、×8、×16 等规格，用于连接显卡、高速网卡、SSD 等设备。PCIE 版本影响传输速度：1.0 版本为 2.5 GB/s，2.0 版本为 5.0 GB/s，3.0 版本为 8.0 GB/s等。
（三）基础接口
主板还配备多种基础接口，用于存储、显示和外设连接：
-
SATA/SAS 接口：硬盘专用接口，分别适配 SATA 硬盘与 SAS 硬盘。
-
-
USB 接口：连接 USB 设备，支持热插拔，不同版本传输速度不同：USB 1.0 为 1.5 Mb/s，USB 2.0 为 480 Mb/s，USB 3.0 为 5.0 Gb/s。
三、BIOS
BIOS（Basic Input／Output System，基本输入输出系统）是固化在主板 ROM 芯片中的底层程序，是计算机启动时第一个执行的程序，不依赖操作系统。它在硬件与软件之间起接口作用，负责硬件初始化和控制。目前主流 BIOS 厂商为 AMI 。
（一）BIOS 的工作内容
BIOS 的工作覆盖从开机到操作系统启动的全过程：
-
开机自我检测：上电后，BIOS 检测处理器、内存、硬盘、显卡等核心硬件的状态，确认是否正常连接和运行。检测到异常时，通过蜂鸣或Port80指示灯提示。
-
硬件初始化：检测通过后，BIOS 对 CPU、内存、芯片组、PCI 设备等进行初始化配置，设置工作参数，使硬件进入可用状态。
-
提供服务程序：BIOS 为操作系统和应用程序提供底层硬件服务，操作系统可通过 BIOS 调用硬件，降低软件开发难度，提高兼容性。
-
引导操作系统：硬件初始化完成后，BIOS 从硬盘、U 盘等存储介质中查找操作系统引导程序，将控制权移交给操作系统。
（二）BIOS 的启动逻辑
CPU 上电后，指令指针指向固定内存地址 ，但该地址至某地址只有有限空间，不足以存放完整 BIOS 程序。BIOS 在此地址执行一条长跳转指令，跳转到 ROM 芯片中存放完整 BIOS 程序的位置，然后启动 BIOS 程序，开始硬件检测和初始化。
（三）BIOS 的运行阶段
BIOS 分阶段运行，开发语言从汇编逐步过渡到 C 语言，共四个阶段：
-
SEC 阶段：用汇编语言开发，完成芯片基础配置，搭建底层硬件环境。
-
PEI 阶段：用 C 语言开发，主要完成内存初始化，同时配置部分基础芯片。
-
DXE 阶段：用 C 语言开发，完成大部分硬件组件的初始化，实现硬件间协同。
-
BDS 阶段：用 C 语言开发，扫描外接外设并完成初始化，最后找到引导程序并启动系统。
（四）BIOS 的操作界面与调试方法
BIOS 提供可视化操作界面，可查看硬件信息（如 CPU 型号、内存容量、总线速度等）并手动配置硬件参数。同时提供命令行界面，可通过指令（如 `pci`）查看硬件配置信息。
-
80 port 调试：通过主板 80 端口输出调试信息，定位底层硬件故障。
-
串口调试：通过串口输出 BIOS 运行日志和调试信息，查看程序执行逻辑，排查程序层面问题。
四、主板与 BIOS 的协同
主板为硬件组件提供连接和数据传输通道。CPU+PCH 架构实现高速与低速数据的分层管控，标准化插槽与接口保证硬件兼容性和扩展能力。BIOS 固化在主板的 ROM 芯片中，在无操作系统的情况下完成硬件检测、初始化和操作系统引导。
主板提供 BIOS 运行的硬件环境，BIOS 使主板上的硬件成为可工作的系统单元。在不同应用场景中，主板的定制化设计（如接口数量、插槽规格）与 BIOS 的配置（如硬件参数、启动顺序）共同决定系统的性能、稳定性和扩展能力。
从技术发展看，主板接口标准不断升级（如 PCIe 4.0/5.0、USB4.0），BIOS 也向 UEFI（统一可扩展固件接口）演进。UEFI 提供更大的存储空间、更友好的操作界面和更快的启动速度，已成为新一代固件主流标准。但主板作为硬件载体、BIOS 作为底层控制的基本逻辑没有改变。
对于计算机技术从业者，理解主板硬件架构和 BIOS 工作原理，有助于掌握底层运行逻辑，在故障排查、系统优化和定制化开发中积累核心技术能力。对于普通用户，了解主板与 BIOS 的基础知识，也有助于日常维护和基础调试。
