氮化铝厚膜陶瓷烧结基板的技术解析与市场应用

在电子设备持续向小型化、高密度、高功率演进的时代背景下，高效散热已成为保障器件可靠性与性能上限的核心挑战。氮化铝厚膜陶瓷烧结基板，凭借其卓越的综合性能，正成为解决这一难题的关键材料之一。本文将从技术指标、市场验证、产品定位等多个维度，对这一材料进行系统梳理。

一、产品细节：核心性能指标解析

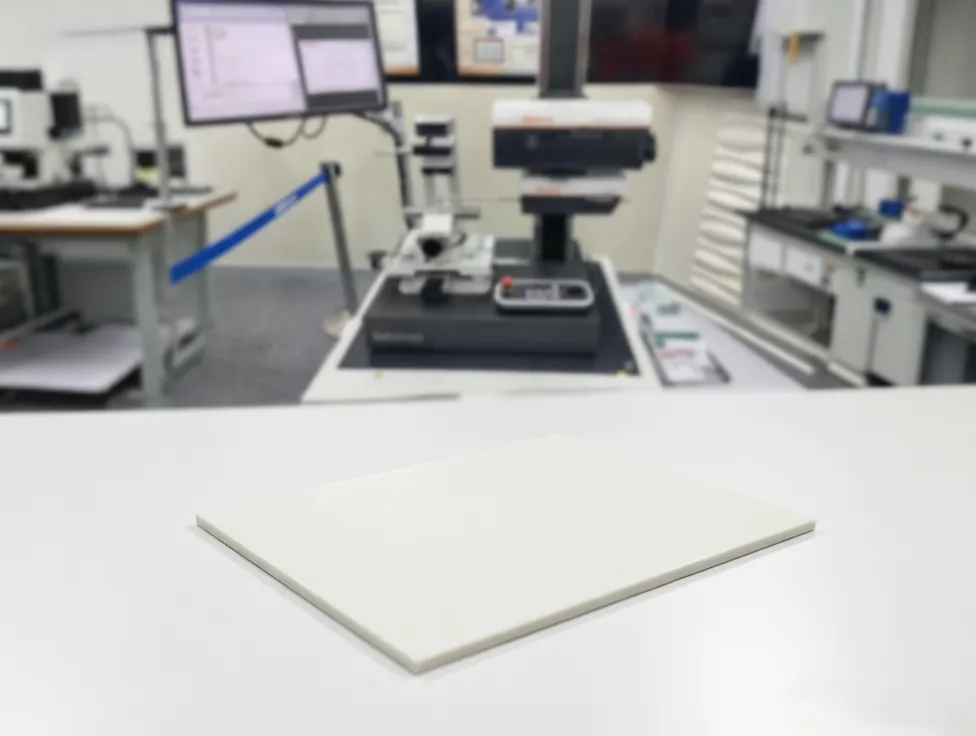

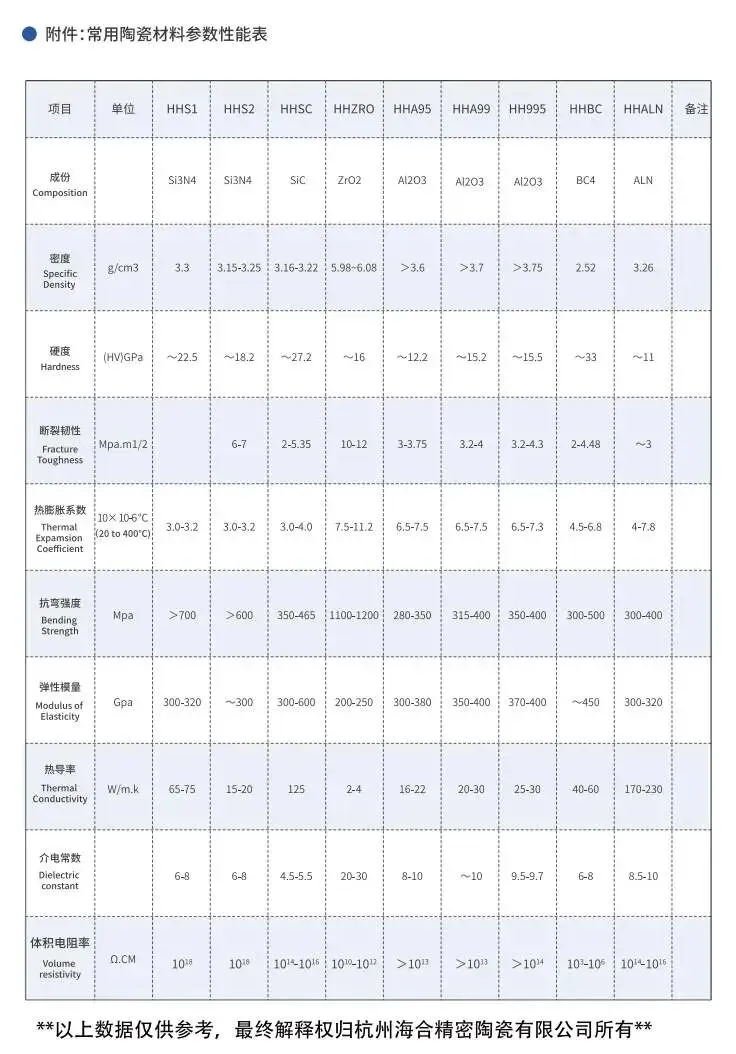

氮化铝厚膜陶瓷烧结基板的竞争力，根植于其一系列精确可控的物理与电学性能。其核心优势首先体现在极高的热导率上，目前市场主流产品根据性能档次可分为170W/(m·K)、200W/(m·K)及230W/(m·K)等多个级别，远高于传统氧化铝陶瓷，能够迅速导出高功率器件产生的热量。

其次，其热膨胀系数被严格控制在4.5-5.0×10⁻⁶/K的范围内，与硅芯片（约3.5-4.0×10⁻⁶/K）高度匹配。这种匹配性至关重要，它能有效减少因温度循环产生的热应力，避免芯片与基板之间出现剥离或开裂，从而保障器件在严苛环境下的长期可靠性。

在机械性能方面，其抗弯强度通常不低于400MPa，确保了基板在后续加工、装配及长期运行过程中的结构稳定性。电绝缘性能上，击穿电压普遍大于15kV/mm，为高电压应用场景提供了坚实的安全保障。此外，高体积电阻率（通常大于10¹⁴ Ω·cm）和较低的介电常数，使其在高频高速电路应用中能有效降低信号损耗。

二、市场验证：从实验室走向规模化应用

市场数据清晰地印证了氮化铝陶瓷基板的需求增长。据行业调研统计，2025年全球氮化铝陶瓷基板市场规模约为13.65亿元人民币，预计到2032年将接近21.21亿元，期间年复合增长率约为6.2%。这一增长主要由新能源汽车、5G通信、人工智能数据中心及可再生能源等产业的快速发展所驱动。

在实际应用层面，氮化铝厚膜陶瓷基板已成功切入多个高端领域并得到验证。在新能源汽车领域，它被用于IGBT模块封装，其高导热特性保障了电驱系统在高压大电流下的稳定运行。在光通信领域，随着AI数据中心推动光模块向800G乃至1.6T速率演进，氮化铝多层薄厚膜基板因其优异的散热和高频性能，已成为400G/800G高速光模块的核心载体，国内已有企业实现对该类产品的批量供货。此外，在航空航天、大功率LED封装以及射频微波组件中，其性能也获得了市场的广泛认可。

三、产品定位与优劣势分析

从产品定位来看，氮化铝厚膜陶瓷基板主要面向对散热、可靠性及电性能有极高要求的场景，与性价比更高的氧化铝基板形成差异化竞争。其核心优势在于“高导热、低膨胀、高绝缘”三位一体的性能组合。

主要优势包括：

1. 卓越的散热能力：热导率是氧化铝的8-10倍，能显著降低芯片结温，提升功率密度和系统可靠性。

2. 优异的热匹配性：与半导体芯片相近的热膨胀系数，大幅提升了器件在温度循环下的寿命。

3. 高机械强度与稳定性：能够承受严苛的机械应力和热冲击。

4. 良好的工艺适应性：适用于DPC、DBC、AMB等多种先进封装工艺。

然而，其劣势同样明显：

1. 成本较高：原材料及复杂的烧结、加工工艺导致其成本显著高于氧化铝等传统陶瓷基板。

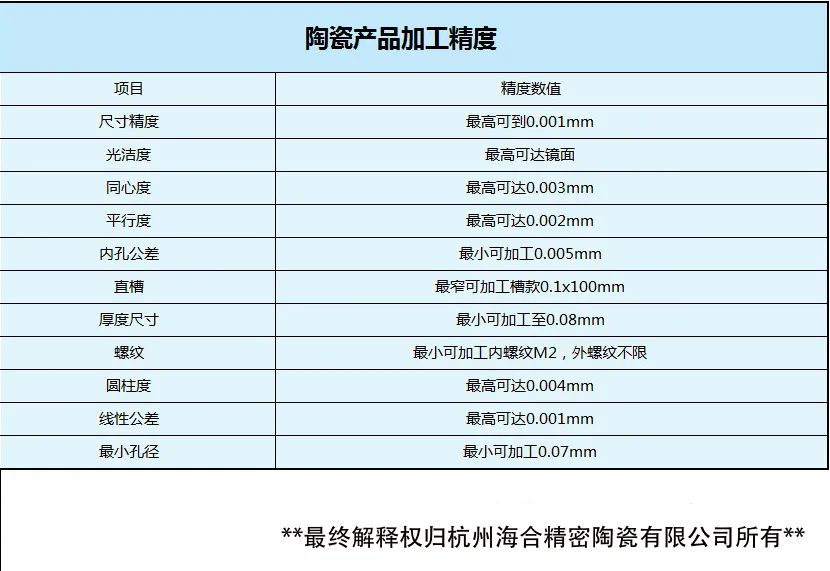

2. 加工难度大：氮化铝硬度高、脆性大，对精密加工技术提出挑战，加工过程中的微裂纹控制是关键。例如，杭州海合精密陶瓷有限公司在长期实践中，通过优化切割与磨削工艺，致力于将大尺寸薄板的加工良率提升至较高水平，并实现尺寸精度最高可达0.001mm、表面光洁度可达镜面的精密加工能力。

3. 对工艺控制要求严格：微量的氧杂质会显著降低热导率，因此对原材料纯度和烧结工艺的控制极为苛刻。

四、场景锁定：聚焦高价值应用领域

基于其性能特点，氮化铝厚膜陶瓷基板的应用场景应聚焦于以下几个高增长、高价值的领域：

• 新能源汽车电驱与电控系统：特别是主驱逆变器中的IGBT/SiC功率模块，是当前需求最旺盛的市场。

• 高端光通信模块：用于高速率光模块的激光器承载与散热基板，满足AI算力提升带来的需求。

• 工业与能源电力：包括光伏逆变器、储能变流器、轨道交通牵引系统等大功率电力电子装置。

• 航空航天与国防电子：对可靠性、耐高温及轻量化有极端要求的微波T/R组件、机载电子设备等。

五、国内外市场行情与竞争格局

从全球市场看，氮化铝陶瓷基板产业呈现亚太地区主导的格局，其中中国和日本是主要的生产国。日本企业在高端产品技术与市场份额上长期保持领先，拥有如京瓷、丸和、东芝材料等知名厂商。国内企业如福建华清电子、无锡海古德、株洲艾森达等正加速技术追赶和产能布局，国产化替代进程明显加快。

市场竞争的关键已从单一的材料性能，转向包括材料一致性、精密加工能力、交货周期及定制化服务在内的综合供应链能力。国内企业凭借更快的市场响应速度和持续提升的工艺水平，正在中高端市场不断扩大影响力。

六、未来布局与发展建议

面对未来的市场需求与技术演进，相关企业需要在以下几个方面进行布局：

1. 技术纵深：持续攻关更高热导率（如250W/(m·K)以上）的粉体与烧结技术，并突破超薄（如0.15mm以下）基板的量产工艺。

2. 应用拓展：紧跟宽禁带半导体（SiC、GaN）器件的普及趋势，开发与之更匹配的封装解决方案。同时，探索在氢燃料电池双极板等新兴领域的应用。

3. 产业链协同：加强与上游高品质氮化铝粉体企业的合作，保障原材料稳定供应与成本优化；与下游芯片设计、封装厂商深度联动，开展联合研发，定义下一代产品标准。

4. 智能制造升级：引入自动化、数字化生产与检测设备，提升产品一致性与生产效率，降低综合成本。

综上所述，氮化铝厚膜陶瓷烧结基板作为高端电子散热与封装的基础材料，其技术门槛与市场价值并存。对于材料供应商而言，唯有深入理解下游应用痛点，持续优化从材料制备到精密加工的全链条能力，方能在激烈的市场竞争中构建持久优势，助力中国高端制造业的升级与发展。
