研究报告:全球曝光机产业分类、市场格局及在先进封装领域的应用需求深度剖析

摘要

本报告旨在全面、深入地分析全球半导体制造核心设备——曝光机的分类体系、市场竞争格局，并重点聚焦于新兴的晶圆级封装（Wafer-Level Packaging, WLP）及其关键应用高带宽内存（High Bandwidth Memory, HBM）对曝光机的具体技术需求和未来发展趋势。报告首先依据工艺需求和技术原理对曝光机进行系统性分类，随后解析由ASML、佳能和尼康主导的前道（Front-End）市场以及由更多元化厂商参与的后道（Back-End）先进封装市场的竞争态势。报告的核心部分将详细论述WLP工艺对曝光机在分辨率、套刻精度、吞吐量及应对晶圆形变等方面的特殊要求，并进一步剖析HBM制造中，包括硅通孔（TSV）、重布线层（RDL）和微凸块（Micro-bump）等关键工艺环节对曝光设备的具体规格需求。最后，本报告将结合HBM的技术路线图，展望至2030年，探讨HBM曝光机升级的必要性、技术路径和经济驱动因素。

第一章：曝光机的分类体系与技术演进

曝光机，或称光刻机，是半导体制造流程中技术最复杂、成本最高的关键设备

。其核心功能是利用光学原理，将掩模版上的电路图形以极高的精度转移到涂有光刻胶的硅晶圆上，从而定义芯片的微观结构

。根据不同的划分维度，曝光机可以形成一个复杂而清晰的分类体系。

1.1 按光源波长与光刻技术的迭代分类

曝光技术的发展史本质上是一部追求更短光源波长以实现更高分辨率的历史。瑞利判据（Rayleigh Criterion）揭示了分辨率与光源波长（λ）成正比，与光学系统的数值孔径（NA）成反比

。因此，光源的演进是划分曝光机世代的最核心标准。

g-line/i-line (436nm/365nm): 早期曝光机采用高压汞灯产生的g-line和i-line紫外光。i-line技术至今仍在成熟制程（如功率器件、MEMS）和后道先进封装领域扮演重要角色，因为它具有极高的成本效益和技术成熟度。佳能（Canon）在i-line步进机市场占据着绝对的主导地位 。

深紫外光刻 (DUV - Deep Ultraviolet):

KrF (248nm): 采用氟化氪（KrF）准分子激光器，将工艺节点带入0.25微米（250nm）时代 。

ArF (193nm): 采用氟化氩（ArF）准分子激光器，是目前应用最广泛的光刻技术，覆盖了从130nm到10nm的多个技术节点。

ArF浸没式 (ArF-i): 通过在镜头和晶圆之间填充高折射率的纯水，等效地缩短了波长，极大地提升了分辨率，成为10nm级别及以上工艺的主力技术，由ASML在该领域占据绝对垄断地位

。

极紫外光刻 (EUV - Extreme Ultraviolet):

EUV (13.5nm): 采用极紫外光，从根本上解决了波长限制问题，是7nm及以下先进逻辑芯片制造不可或缺的技术 。EUV光刻技术壁垒极高，目前全球仅有荷兰的ASML公司能够商业化量产EUV曝光机，形成了100%的市场垄断 。

1.2 按曝光方式分类

曝光方式决定了掩模版与晶圆的相对位置关系和成像原理，直接影响设备的精度和生产效率。

接触式/接近式曝光机 (Contact/Proximity Aligners): 这种设备将掩模版直接接触或以微小间隙贴近晶圆进行曝光 。其优点是结构简单、成本低，但易造成掩模版和晶圆的损伤与污染，且分辨率受限于衍射效应。这类设备主要用于分辨率要求不高的领域，如LED、MEMS和部分封装应用。德国的SUSS MicroTec是该领域的主要领导者 。

投影式曝光机 (Projection Exposure): 投影式曝光机通过一套复杂的光学系统将掩模版的图形缩小后投影到晶圆上，避免了接触带来的损伤，并实现了更高的分辨率 。这是目前主流的技术路线，主要分为两类：

步进机 (Stepper): 以“步进-重复”的方式，一次曝光一个或几个芯片区域（Die），然后移动工作台曝光下一个区域 。步进机在对准灵活性和场区校正方面有优势，非常适用于后道封装中需要对不同区域进行独立对准的场景。

扫描式步进机 (Scanner): 结合了步进和扫描的动作，在曝光时掩模版和晶圆同步进行扫描运动，从而可以在不牺牲分辨率的情况下获得更大的曝光场区，显著提高了生产效率 。所有高端的DUV和EUV光刻机均为扫描式。

1.3 按应用领域分类

从半导体制造流程来看，曝光机可分为前道（Front-End-of-Line, FEOL）和后道（Back-End-of-Line, BEOL）两大类，近年来后道先进封装的需求日益凸显。

前道（FEOL）曝光机: 用于晶体管和底层互连线的制造，直接决定芯片的性能和集成度。这类设备追求极致的分辨率和套刻精度，对应着最先进的EUV和ArF-i光刻技术，是ASML、尼康、佳能三巨头竞争的核心战场 。

后道（BEOL）/先进封装曝光机: 用于芯片制造的后段工序，如凸块（Bumping）、重布线层（RDL）和晶圆级封装（WLP）等 。与前道相比，后道封装对曝光机的要求呈现出显著差异：

分辨率要求较低: 通常在微米级别（µm），而非纳米级别（nm）。

套刻精度要求高但面临新挑战: 仍需高精度对准，但更需处理因堆叠、减薄等工艺造成的晶圆翘曲（Warpage）问题 。

对基板多样性的适应性: 需要处理硅晶圆、玻璃中介层（Interposer）、有机基板等不同材料。

成本敏感度高: 封装环节的成本压力巨大，要求设备具有更高的性价比。

无掩模光刻/直写光刻 (Maskless/Direct Write Lithography): 这是一种新兴技术，无需物理掩模版，而是通过空间光调制器（如DMD）或扫描激光/电子束直接在光刻胶上“绘制”图形 。其最大优势在于极高的灵活性，能够快速修改设计，非常适合研发、小批量生产以及图形复杂的先进封装应用（如RDL）。芯碁微装等公司已推出专用于晶圆级封装的直写光刻设备。

第二章：全球曝光机市场格局深度解析

全球曝光机市场呈现出高度集中的寡头垄断格局，尤其是在代表先进制程的前道领域。而后道先进封装市场的崛起，则为更多厂商带来了新的机遇。

2.1 前道（FEOL）曝光机市场：三巨头的“权力游戏”‍

前道市场被ASML、尼康（Nikon）和佳能（Canon）三家公司牢牢把控。

ASML (荷兰): 绝对的领导者

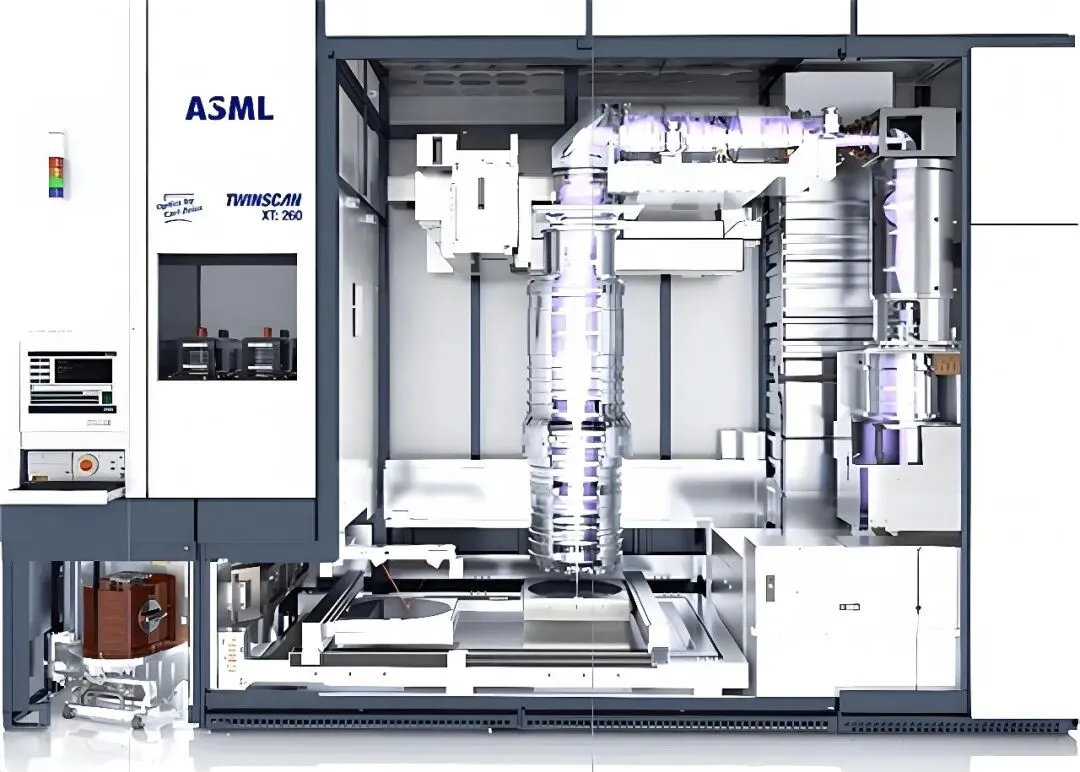

ASML凭借其在EUV和浸没式ArF技术上的绝对优势，占据了全球光刻机市场超过80%的销售额份额，在高端市场更是接近垄断 。在EUV领域，ASML是全球唯一的供应商，掌握着7nm及以下先进逻辑工艺的命脉 。其TWINSCAN系列浸没式光刻机也是10nm至65nm节点的主流选择，拥有最高的生产效率和精度 。

尼康 (日本): 曾经的王者，专注高端DUV

尼康曾是光刻机市场的霸主，但在浸没式技术和EUV的竞赛中落后于ASML。目前，尼康专注于高端干式ArF和部分浸没式ArF市场，服务于对EUV需求不迫切的存储芯片和逻辑芯片客户 。

佳能 (日本): 成熟制程与后道市场的霸主

佳能选择避开与ASML在尖端技术上的直接竞争，专注于i-line和KrF等成熟制程市场 。凭借其设备极高的性价比和稳定性，佳能在200mm及以下晶圆的成熟工艺市场拥有强大的影响力。更重要的是，佳能在先进封装光刻设备市场取得了领先地位，占据约34%的市场份额

其i-line步进机是许多封装厂的首选。

2.2 后道（BEOL）先进封装曝光机市场：多元化竞争格局

随着“超越摩尔定律”（More than Moore）成为行业发展的重要驱动力，先进封装技术（如WLP、2.5D/3D封装）的需求爆炸式增长，催生了一个充满活力且竞争多元化的后道曝光机市场 。

市场规模与增长: 先进封装用光刻设备市场价值已达数十亿美元，并以接近10%的年复合增长率持续成长 。其主要驱动力来自于AI、5G、高性能计算（HPC）和物联网（IoT）对芯片更高集成度、更小尺寸和更低功耗的需求。

主要参与者:

佳能 (Canon): 如前所述，凭借其i-line步进机的强大性能和成本优势，在这一市场中处于领先地位。

ASML: 虽然主战场在前道，ASML也提供适用于高端封装应用的i-line和KrF步进机，占据了约21%的市场份额 。

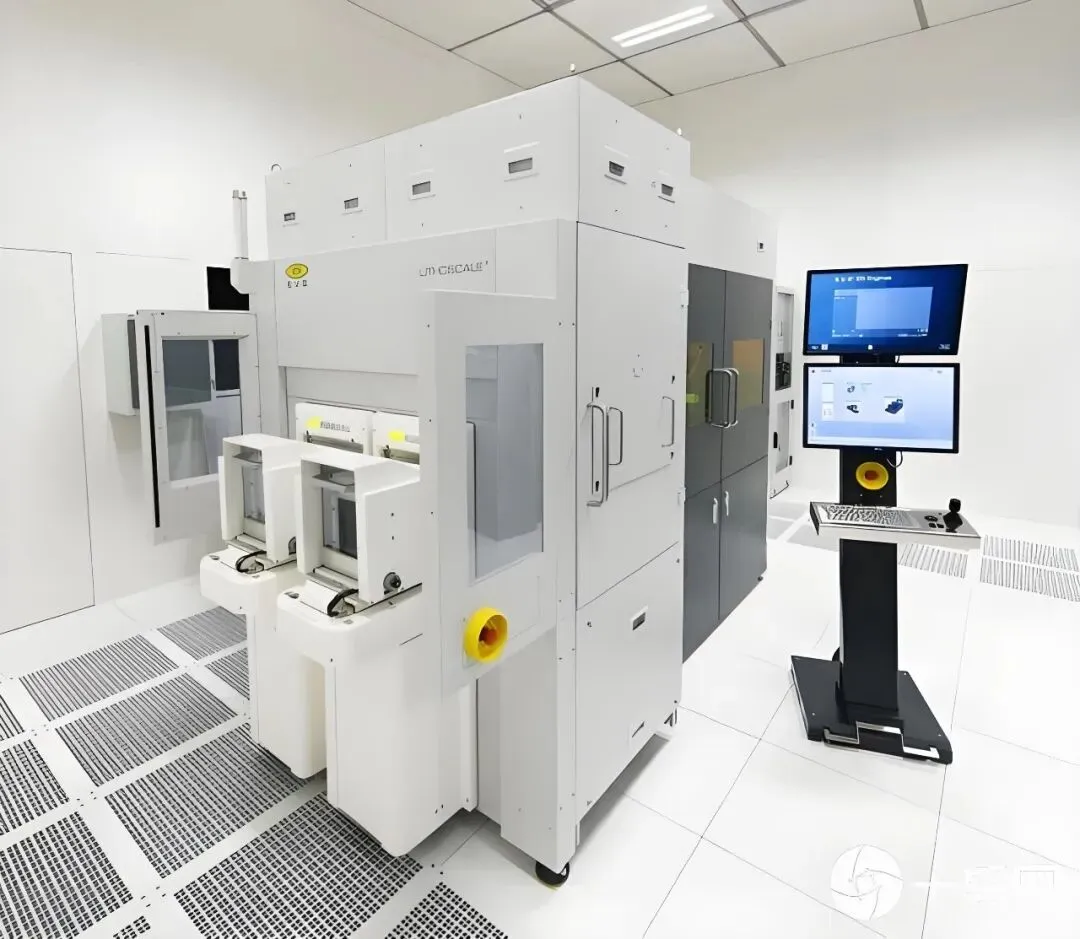

SUSS MicroTec (德国): 在掩模对准器（Mask Aligner）领域是全球领导者，其设备广泛用于MEMS和需要处理翘曲晶圆的封装应用

。其高精度对准技术在3D封装中至关重要 。

EV Group (EVG, 奥地利): 与SUSS MicroTec类似，EVG在掩模对准器和晶圆键合设备市场占据重要地位，尤其在晶圆键合领域，EVG是市场份额的绝对领先者 。其设备同样适用于先进封装的光刻和键合流程。

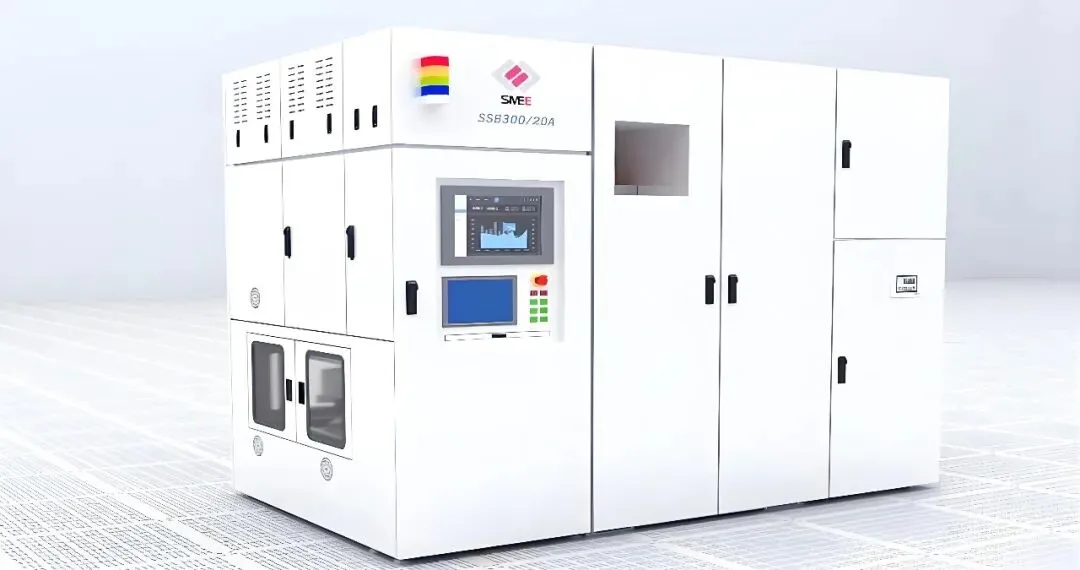

本土厂商的崛起: 中国的上海微电子装备（SMEE）和芯碁微装等公司正在积极布局先进封装光刻设备市场。SMEE的封装光刻机已在国内市场占据一定份额，而芯碁微装则在直写光刻技术上取得了突破，推出了专为WLP设计的设备 。

这个市场的特点是，客户需求差异化大，没有一种技术可以“通吃”所有应用。步进机、掩模对准器和直写光刻设备各有其适用的场景，形成了互补共存的局面。

第三章：晶圆级封装（WLP）对曝光机的现实需求分析

晶圆级封装是指在切割晶圆之前，在整个晶圆上完成芯片的封装过程。这种技术能够制造出尺寸接近裸芯片（Bare Die）大小的封装，具有小型化、高性能和低成本的优势 。FOWLP（扇出型晶圆级封装）等技术的发展，进一步推动了其在智能手机、AI芯片等领域的应用 。WLP工艺对曝光机提出了与前道工艺截然不同的挑战和需求。

3.1 核心技术指标要求

分辨率 (Resolution): WLP中RDL的线宽/线距（Line/Space）通常在1µm到10µm之间 。这远低于前道纳米级的要求，因此昂贵的EUV或ArF-i设备在这里并无必要，成本效益更高的i-line步进机（分辨率可达亚微米级）或高端掩模对准器即可满足大部分需求 。

套刻精度 (Overlay Accuracy): 尽管分辨率要求不高，但套刻精度依然至关重要，特别是对于多层RDL结构。通常要求套刻精度在0.25µm到1µm之间 。最大的挑战来自于“重构晶圆”（Reconstituted Wafer）。在FOWLP工艺中，芯片被重新分布在人造的晶圆上，这会导致芯片在塑封过程中发生位置偏移（Die Shift）和旋转，同时晶圆也会产生严重的翘曲。曝光机必须具备先进的对准系统，能够对每一个曝光场区进行实时的、高精度的位置补偿和调焦，以克服这些形变带来的对准难题 。ASML和佳能等公司的步进机配备了先进的晶圆台和对准系统来应对这一挑战 。

吞吐量 (Throughput): 封装是成本敏感的环节，因此高吞吐量是关键的经济指标。WLP曝光机的吞吐量通常要求达到每小时100片晶圆（WPH）以上 。这要求设备在实现高精度对准的同时，拥有快速的晶圆传输、对准和曝光速度。

景深 (Depth of Focus, DoF): WLP晶圆表面通常有较大的形貌起伏，例如数微米高的金属凸块或聚合物层。曝光机需要有足够大的景深，以确保在这些高低不平的结构上都能清晰成像。

3.2 适用机型与技术路线

i-line步进机: 这是目前WLP市场的主流选择。佳能、ASML等厂商的i-line步进机凭借其成熟的技术、亚微米级的分辨率、高套刻精度以及相对较低的拥有成本，完美契合了WLP的需求。

高端掩模对准器: 对于分辨率要求更低、但对成本极其敏感或需要处理特殊基板（如玻璃）的应用，SUSS MicroTec和EVG的高端掩模对准器是一个有吸引力的选项。它们在处理翘曲晶圆方面也有独到的技术。

直写光刻机: 对于需要频繁更换设计、小批量多样化生产的场景，或者RDL布线非常复杂的应用，直写光刻的无掩模优势得以体现 。它省去了昂贵的掩模版制作费用和周期，提高了研发和生产的灵活性 。随着其写入速度的不断提升，未来在量产中的应用前景广阔。

第四章：HBM对曝光机的特定需求与未来升级路径

HBM（高带宽内存）是当前AI和HPC领域最关键的技术之一。它通过TSV技术将多个DRAM芯片垂直堆叠，并与GPU/CPU通过2.5D封装技术（通常使用硅中介层）集成在一起，实现了传统内存无法比拟的超高带宽和低功耗 。HBM的制造横跨了DRAM制造和先进封装两个领域，其独特的结构对光刻技术提出了极为苛刻的要求。

4.1 HBM制造中关键工艺对曝光的需求

HBM的制造流程极其复杂，光刻技术贯穿于TSV、RDL和微凸块等多个核心步骤中 。

硅通孔 (TSV) 图形化:

需求: 在DRAM晶圆上制造TSV的第一步，就是通过光刻定义出成千上万个微米级直径的孔洞位置，然后进行深度硅刻蚀（DRIE）。

规格要求: TSV的直径通常在5-10µm，节距（Pitch）在40-60µm。光刻步骤需要精确控制孔洞的尺寸和位置。虽然单次曝光的分辨率要求不高，但由于TSV深宽比极大，光刻胶的涂覆均匀性和侧壁陡直度非常重要。

微凸块 (Micro-bump) / 底层金属 (UBM) 图形化:

需求: 微凸块是连接上下两层DRAM芯片的微型焊点。光刻用于定义UBM（Under-Bump Metallurgy）层和微凸块的位置与形状，之后再进行电镀生长 。

规格要求: 这是HBM制造中对光刻精度要求最高的环节之一。随着HBM的迭代，微凸块的节距不断缩小。例如，HBM3的节距约为55µm，而未来的HBM4预计将缩小到35µm甚至更小 。这意味着曝光机必须具备更高的分辨率（通常在1-2µm级别）和极高的套刻精度（优于±1µm），以确保数万个微凸块能够精确对准。

重布线层 (RDL) 图形化:

需求: 在DRAM芯片的背面（减薄后）以及硅中介层上，需要制作RDL将TSV的信号重新分布到微凸块或C4大凸块上 。

规格要求: 这与前述的WLP RDL需求类似，线宽/线距通常在2µm左右。关键挑战同样来自于多层布线间的套刻精度和对晶圆形变的补偿能力。硅中介层的尺寸可能非常大，远超单个芯片，这对步进机的曝光场尺寸（Field Size）和场间拼接（Stitching）精度提出了很高要求 。

4.2 HBM生产所需曝光机机型分析

目前没有哪一款曝光机是专为“HBM”设计的，HBM的生产线会根据不同工序的需求，配置不同类型的曝光设备。

DRAM核心电路制造: HBM的每一个DRAM Die本身依然是基于先进的DRAM工艺制造的，其逻辑和存储单元的制造需要使用业界最顶级的ArF-i甚至EUV光刻机（由ASML提供）。

TSV、RDL、Micro-bump等封装工序: 这些属于后道先进封装范畴。基于其对亚微米级套刻精度和微米级分辨率的要求，以下机型是主要候选者：

高端i-line/KrF步进机: 佳能和ASML提供的高端步进机是当前HBM封装生产线的主力。它们能够在提供所需分辨率和精度的同时，保证高吞吐量和稳定性，是量产的最佳选择。

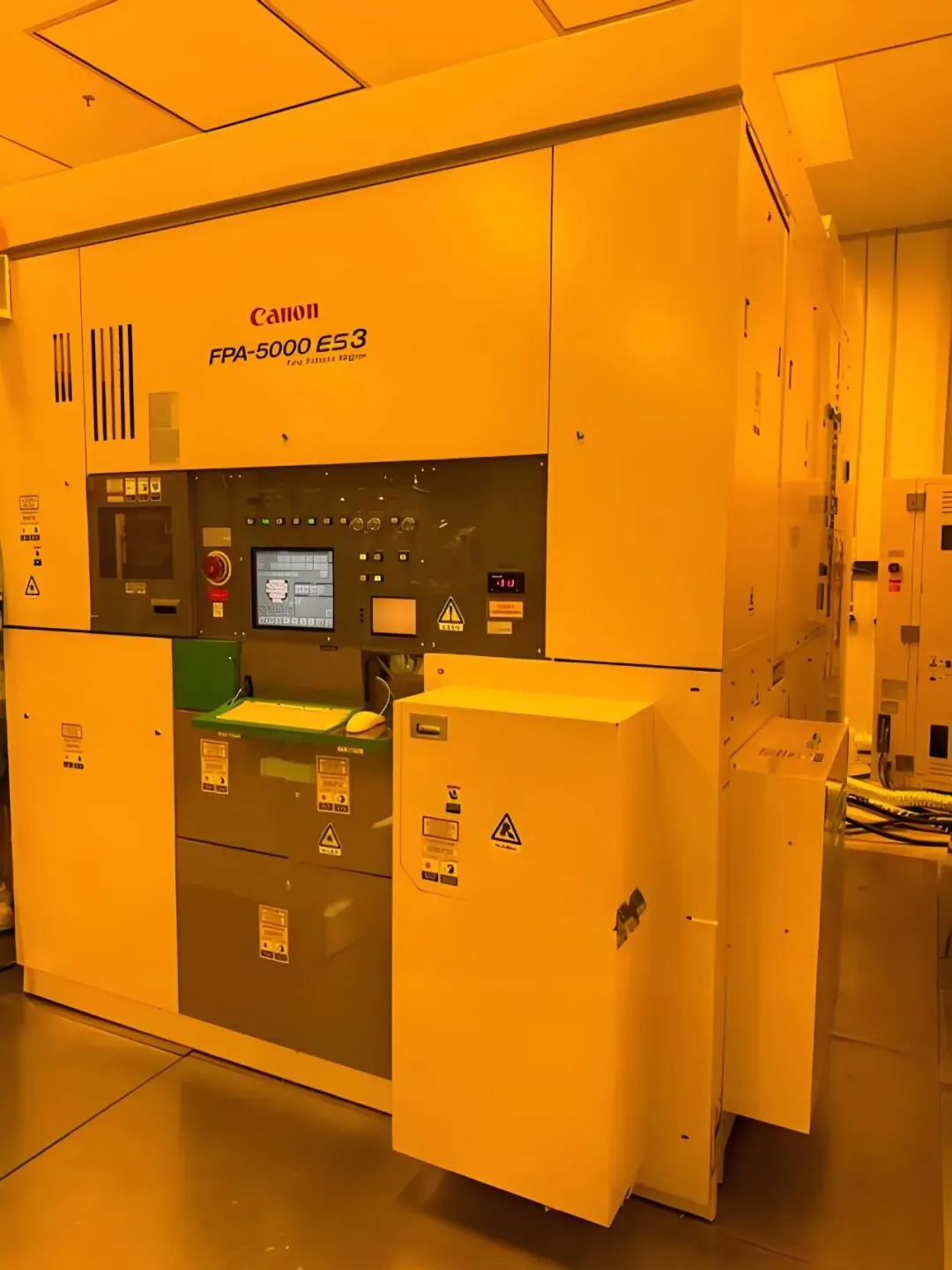

特定型号推断: 虽然搜索结果未列出具体型号，但可以合理推断，佳能的FPA-5500/6000系列i-line步进机，以及ASML的TWINSCAN NXT系列中针对成熟节点的型号，都可能被用于HBM的封装环节 。SUSS MicroTec的高端步进机（如DSC300）也可能凭借其在处理特殊基板方面的优势而获得应用。

4.3 HBM曝光机的未来升级必要性与技术路线图 (展望2026-2030)

展望未来，HBM技术正沿着明确的路线图高速发展，这将持续驱动对曝光设备进行升级换代 。

升级的驱动力:

更小的互连节距: HBM4预计于2026年左右量产，其I/O数量可能翻倍，微凸块节距将进一步缩小 。这将直接要求曝光机具备更高的分辨率和更严格的套刻精度（可能要求达到0.5µm甚至更高）。

混合键合 (Hybrid Bonding) 技术的引入: 混合键合是取代微凸块的革命性技术，它能实现小于10µm甚至1µm的互连节距，从而大幅提升I/O密度和性能 。这项技术对光刻提出了终极挑战：它要求在晶圆表面制作出极其平坦且精确对位的铜焊盘阵列。光刻的套刻精度需要达到亚微米甚至百纳米级别，这已经接近了前道工艺的要求。HBM5（预计2028-2029年）及之后的产品很可能采用混合键合技术 。

更高的堆叠层数: HBM4将达到16层堆叠 。更高的堆叠意味着累计的应力和形变会更严重，对曝光机的实时晶圆形变补偿能力提出了前所未有的要求。

基板材料的演进: 业界正在探索使用玻璃基板替代硅中介层，以实现更优的电气性能和更低的成本 。这将要求曝光机能够兼容和高精度处理大尺寸、易碎的玻璃基板。

技术升级路线图:

近期 (2026-2027): 针对HBM4的需求，现有最高端的i-line/KrF步进机将通过升级软件算法、改进对准系统和光源来进一步提升套刻精度和生产效率。直写光刻技术可能会在原型开发和利基市场中扮演更重要的角色。

中期 (2028-2030): 随着HBM5/HBM6和混合键合技术的普及，市场将需要新一代的封装光刻机。这些设备的技术规格可能包括：

套刻精度: < 0.25µm。

分辨率: ~0.5µm。

先进的晶圆处理能力: 能够处理极度翘曲的薄晶圆和新型基板。

集成的量测技术: 在曝光系统中集成先进的量测单元（Metrology），实现曝光与测量的闭环控制，以应对混合键合的严苛工艺窗口。

经济驱动与投资回报（ROI）分析:

升级曝光机的投资是巨大的，但其必要性可以通过经济模型来证明。ROI的计算需要综合考虑以下因素 ：

投资成本: 新设备的采购、安装、调试和人员培训费用。

收益提升:

良率提升: 这是最核心的收益。对于HBM这样昂贵的芯片，哪怕良率提升1-2个百分点，其价值也足以覆盖设备投资。更高的套刻精度直接关联到更低的堆叠对准失败率。

性能提升: 启用下一代HBM技术（如混合键合）可以带来巨大的性能飞跃，从而使最终产品（如AI加速卡）具有更强的市场竞争力，获得更高的产品溢价。

产能提升: 新设备通常具有更高的吞吐量，能降低单位芯片的生产成本。

风险规避: 不进行技术升级将意味着无法生产下一代HBM产品，从而在AI芯片军备竞赛中被市场淘汰。从这个角度看，设备升级是维持市场竞争力的必要投资，而非可选项。

第五章：结论

截至2026年，全球曝光机市场呈现出清晰的“双轨制”发展格局。在前道先进制程领域，以ASML为首的巨头们在EUV和高端DUV技术的道路上持续狂飙，追逐摩尔定律的极限。与此同时，一个由先进封装技术（特别是WLP和HBM）驱动的、充满活力和差异化需求的后道曝光机市场正在蓬勃发展。

在这个后道市场中，佳能、ASML、SUSS MicroTec、EVG以及新兴的本土厂商各展所长，通过步进机、掩模对准器和直写光刻等不同技术路线，满足WLP和HBM制造对成本、精度和灵活性的多样化需求。

特别是对于HBM，其制造工艺的复杂性和对极致互连密度的追求，使其成为后道光刻技术的“试金石”和“驱动引擎”。当前，高端i-line和KrF步进机是满足HBM封装需求的主力。然而，随着HBM4、HBM5以及革命性的混合键合技术在未来几年的陆续登场，对套刻精度和晶圆形变处理能力的需求将达到新的高度。这必然要求曝光机供应商推出性能更强、精度更高的新一代封装专用光刻设备。对于半导体设备制造商而言，能否抓住HBM技术升级带来的机遇，将直接决定其在未来十年先进封装市场的地位。对于HBM制造商而言，适时投资于下一代曝光设备，将是确保其产品性能、良率和市场领先地位的关键战略决策。
